| Номер в госреестре | 69665-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Приволга» (АО «Транснефть -Приволга»).
Таблица 1 - Номера и адреса расположения резервуаров
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 32 | Самарское районное нефтепроводное управление нефтеперекачивающая станция смешения нефти (Самарское РНУ НП «ССН»), Самарская обл., Волжский район, п. Просвет |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 1, 4, 7, 12, 13, 16, 19, 27, 28 | Самарское районное нефтепроводное управление нефтеперекачивающая станция смешения нефти (Самарское РНУ НП «ССН»), Самарская обл., Волжский район, п. Просвет |
| 10, 24 | Самарское районное нефтепроводное управление нефтеперекачивающая станция «Самара-1» (Самарское РНУ НПС «Самара-1»), Самарская обл., Кинельский район, с.Парфеновка |

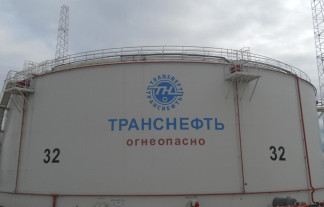

Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-20000 представлен на рисунках 1, 2.
отсутствует.
Таблица 2
| Наименование характеристики | Значение |
| РВС-20000 РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 11 шт. |
| Паспорт | 11 экз. |
| Г радуировочная таблица | 11 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 60606-15);
- рулетка измерительная металлическая Р20У2К (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1208 (регистрационный номер 49605-12), диапазон измерений толщины от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерения превышений от 0 до 4 м;
- штангенциркуль ШЦ-П-250-0,05 (регистрационный номер 22088-07);
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерения температуры от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 36 |
| Поверителей | 4 |
| Актуальность данных | 07.12.2024 |
