| Номер в госреестре | 69556-17 |
| Наименование СИ | Хроматографы ионные |
| Обозначение типа СИ | СМАРТХРОМ® |
| Изготовитель | ООО "Смартхром", г.Мытищи |
| Год регистрации | 2017 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы ионные СМАРТХРОМ® (далее - хроматографы) предназначены для измерений содержания ионов, а также неорганических и органических соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, фенолы и др.) в питьевых, поверхностных, сточных, минеральных, технологических водах, включая особо чистые водные среды.
Принцип действия хроматографов основан на разделении анализируемой пробы потоком элюента (изократический и/или градиентный режим) в хроматографической колонке и последующей регистрации разделенных ионов кондуктометрическим детектором. Принцип работы детектора основан на изменении проводимости элюата в зависимости от содержания заряженных частиц в растворе.
Хроматографы ионные СМАРТХРОМ® изготавливают в виде моноблока, помещенного в специализированный корпус. В зависимости от комплектации хроматографы поставляют с различным исполнением гидравлических схем. Жидкостный тракт, выполнен из полимера, предотвращающего влияние металлических материалов на результаты анализа и возможное повреждение сорбентов аналитических колонок ионами металлов.
Хроматограф состоит из следующих функциональных модулей:
- дегазатора;
- насоса высокого давления (одного или двух), селектора потоков, включая систему ввода образца - 6-ти портового инжектора (одного или двух) и 3-х ходового клапана (одного или двух);
- термостата колонок;
- проточной системы подавления фоновой электропроводности элюента с перистальтическим насосом;
- кондуктометрического детектора (одного или двух);
- системы разделения - комплекта аналитических и защитных колонок (по заказу).
В состав хроматографов опционально могут входить внешние устройства, (модули или блоки) программно совместимые с системой СМАРТХРОМ®, например автосамплер, и др.
Все хроматографы содержат встроенный игловой порт для ручной подачи пробы в инжектор, а также могут комплектоваться устройствами для автоматической подачи пробы в инжектор, например, автосамплерами (опция).
Термостат колонок оснащен принудительной воздушно-циркуляционной системой Для обеспечения безопасной работы хроматограф снабжен системой предотвращение протечек.
На хроматографах может быть установлен встроенный передний жидкокристаллический дисплей (опция), показывающий текущее состояние хроматографа.

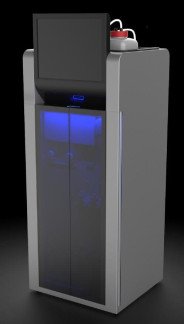

Общий вид хроматографа ионного СМАРТХРОМ® приведен на рисунке 1.
Пломбирование хроматографа ионного СМАРТХРОМ® не предусмотрено.
Контроль всех параметров работы хроматографа осуществляют по цифровой шине с использованием программного обеспечения (ПО) МультиХром™ вер.З.х для Windows® при помощи внешнего или встроенного персонального компьютера.
Программное обеспечение выполняет следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, архивирование данных, использование цифровой подписи, и др. функции.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (обеспечивается лицензией с применением физического USB-ключа).
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| МультиХром™ Система сбора и обработки хроматографических данных для Windows® | |
| Идентификационное наименование ПО | mlcw.exe |
| Номер версии (идентификационный номер ПО) | 3.х |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала (деионизованная вода, скорость потока 1,5 см3/мин, постоянная времени 0,5 с), мкСм, не более | 1-1 0-3 |
| Дрейф нулевого сигнала (деионизованная вода, скорость потока 1,5 см3/мин, постоянная времени 0,5 с), мкСм/ч, не более | 2-10-2 |
| Наименование характеристики | Значение |
| Предел детектирования, г/см3, не более: | |
| - по хлорид-иону | 1-10-9 |
| - по натрий-иону | 1-10-8 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % | |
| - по времени удерживания | 0,5 |
| - по высоте пиков | 3 |
| - по площади | 3 |
| Пределы допускаемого относительного изменения выходного сигнала | |
| (площади пика) за 8 часов непрерывной работы, %, | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 % 50±1 |
| Потребляемая мощность, Вт, не более | 400 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 1005 442 454 |
| Масса, кг, не более | 30 |
| Условия эксплуатации (в закрытых помещениях): »-» о/"ч - температура окружающей среды, С - относительная влажность окружающей среды при температуре 35 °С и более низких температурах, без конденсации влаги, % - атмосферного давления, кПа мм рт. ст. | от +4 до +35 от 30 до 80 от 84 до 106,7 от 630 до 800 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю панель хроматографа в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф моноблочный | СМАРТХРОМ® | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Клавиатура | - | 1 шт. |
| Мышь компьютерная | - | 1 шт. |
| Комплект аналитических колонок | - | по заказу |
| Комплект защитных колонок | - | по заказу |
| Держатель защитных колонок | - | по заказу |
| Микрошприц | - | по заказу |
| Программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа) | МультиХром™ ver3^ для Windows® | 1 комп. |
| Набор принадлежностей для запуска хроматографа | - | 1 комп. |
| Набор годового обслуживания хроматографа | - | по заказу |
| Наименование | Обозначение | Количество |
| Компьютер | - | по заказу |
| Паспорт | 26.51.53.140-001- 18160827ПС | 1 шт. |
| Руководство по эксплуатации | 26.51.53.140-001- 18160827РЭ | 1 экз. |
| Методика поверки | 26.51.53.140-001- 18160827-2016МП | 1 экз. |
осуществляется по документу 26.51.53.140-001-18160827-2016МП «Хроматографы ионные СМАРТХРОМ®. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.09.2017 г. Основные средства поверки
- ГСО 7813-2000 состава хлорид - ионов, массовая концентрация хлорид - иона 10 мг/см3, относительная погрешность ±1 %;
- ГСО 7775-2000 состава ионов натрия, массовая концентрация ионов натрия 1,0 мг/см3, относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель хроматографа (рис. 1).
приведены в эксплуатационном документе.
Технические условия ТУ 26.51.53.140-001-18160827.
