| Номер в госреестре | 68352-17 |
| Наименование СИ | Мерники металлические технические |
| Обозначение типа СИ | К7-ВМА |
| Изготовитель | Полтавский машиностроительный завод мясного оборудования, Украина, г.Полтава |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические технические К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.
Принцип действия мерников металлических технических К7-ВМА основан на измерении объема жидкости методом слива или налива.
Мерники металлические технические К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники металлические технические К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости.

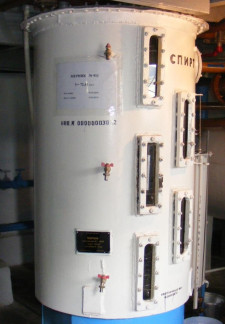

Общий вид мерников металлических технических К7-ВМА, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.
отсутствует.
представлены в таблицах 1-2.
Таблица 1
| Обозначение модификации, заводской номер | Номинальное значение полной вместимости, дм3 | Год выпуска | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| К7-ВМА № 334 | 737 | 1983 | 1300 | 1250 | 2800 |
| К7-ВМА № 412 | 774 | ||||
| К7-ВМА № 911 | 725 | 1955 | |||
| К7-ВМА № 924 | 750 | ||||
| К7-ВМА № 2009 | 744 | 1976 | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой относительной погрешности мерника при температуре +20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре +20 °С, дм | 1 * ±(210 V) |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
| *где V- номинальное значение полной вместимости мерника, дм3 | |
наносится на маркировочную табличку фотохимическим методом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Мерник металлический технический К7-ВМА | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Основные средства поверки:
- мерники металлические эталонные 1-го разряда М1р по ГОСТ 8.470-82 номинальной вместимостью 10; 50; 100; 200 дм3;
- эталонная колба 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 1 дм ;
- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до 50 °С (регистрационный номер 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических К7-ВМА с требуемой точностью.
Знак поверки наносится:
- на свидетельство о поверке;
- на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкальных градуированных пластинах и сливном патрубке мерника.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим К7-ВМА
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
