| Номер в госреестре | 68266-17 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | АУРС-М |
| Изготовитель | ООО "РосКурс", г.Клин |
| Год регистрации | 2017 |
| Срок свидетельства | 10.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные АУРС-М предназначены для воспроизведения и измерения объемного расхода и объема газа при поверке и калибровке ультразвуковых, диафрагменных, ротационных, турбинных, вихревых расходомеров и счетчиков газа, а также ротаметров, аспираторов и устройств пробоотборных.
Принцип действия установок поверочных АУРС-М основан на сравнении объема (объемного расхода) измеренного поверяемыми средствами измерений, с объемом (объемным расходом), измеренным установкой поверочной АУРС-М. Установки поверочные АУРС-М осуществляют измерение объема (объемного расхода) газа с помощью критических сопел и ультразвуковых преобразователей малых расходов (только для модификации АУРС-М-65-Р).
С помощью вакуумных насосов в испытательной магистрали создается разрежение воздуха за критическими соплами. В результате этого воздух из помещения начинает поступать через входной трубопровод в поверяемый счетчик или ротаметр, а затем проходит через критические сопла или ультразвуковой преобразователь малых расходов.
Сигналы от первичных преобразователей давления, температуры и влажности преобразуются в цифровые сигналы для расчета объемов воздуха, прошедших через критические сопла. На основании измеренных значений давления, перепада давления и температуры установка приводит измеренное значение объема (объемного расхода) к условиям измерений поверяемого средства измерений.
При поверке ротаметров, аспираторов и устройств пробоотборных сигналы от ультразвукового преобразователя малых расходов, первичных преобразователей давления и температуры преобразуются в цифровые сигналы для расчета объема (объемного расхода) воздуха, прошедшего через поверяемое средство измерений.
Установки поверочные АУРС-М включают в себя:
- вакуумный насос;
- набор сопел критических;
- измерительные преобразователи температуры, давления;
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 22676-12);
- монтажный стол;
- многоканальная система управления;
- ультразвуковые преобразователи малых расходов (для модификации АУРС-М-65-Р);
- приспособление для поверки устройств пробоотборных АУРС-УПП (для модификации АУРС-М-65-Р).
Установки поверочные АУРС-М выпускаются в модификациях АУРС-М-65, АУРС-М-65-Р, АУРС-М-100, которые отличаются диапазоном измеряемого расхода воздуха.
Установки поверочные АУРС-М модификации АУРС-М-65-Р имеют дополнительный блок с ультразвуковыми преобразователями малых расходов для поверки ротаметров, аспираторов и устройств пробоотборных.

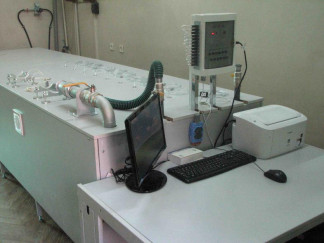

Общий вид установок поверочных АУРС-М представлен на рисунках 1, 2, 3.
Обозначение места нанесения знака поверки представлено на рисунке 4.
Программное обеспечение (далее - ПО) является автономным и обеспечивает выполнение следующих функций:
- управление установкой поверочной АУРС-М, передача данных от преобразователей температуры, давления, влажности, датчиков импульсов, счетчиков газа;
- отображение на экране монитора текущих значений температуры, абсолютного давления, дифференциального давления, относительной влажности, времени, показаний каждого счетчика, измеренного расхода (при поверке ротаметров и устройств пробоотборных);
- вычисление объемного расхода и объема воздуха, при условиях, приведенных к условиям измерений поверяемого средства измерений, прошедших через установку поверочную АУРС-М;
- вычисление объемного расхода и объема воздуха при рабочих условиях, прошедших через поверяемое средство измерений;
- вычисление погрешности поверяемого средства измерений;
- контроль условия критического истечения воздуха через сопла;
- формирование протоколов;
- выполнение архивации данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АУРС.ПО |
| Номер версии (идентификационный номер) программного обеспечения | v1.002 и выше |
| Цифровой идентификатор ПО* | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-32 |
| * Цифровой идентификатор ПО приведен в паспорте и зависит от номера версии ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | АУРС-М-65 | АУРС-М-65-Р | АУРС-М-100 |
| Диапазон измерений объемного расхода воздуха*, м3/ч | от 0,003 до 65 | от 0,003 до 65 | от 0,003 до 100 |
| Пределы допускаемой относительной погрешности измерения объема (объемного расхода) воздуха, % | ±0,3 | ±0,3 ±0,5** | ±0,3 |
| Диапазон измерений абсолютного давления, кПа - канал 1 - канал 2 | от 80 до 130 от 20 до 100 | ||
| Пределы допускаемой относительной погрешности измерения абсолютного давления, % - канал 1 - канал 2 | ±0,2 ±0,5 | ||
| Диапазон измерений дифференциального давления, Па | от 0 до 1000 | ||
| Пределы допускаемой абсолютной погрешности измерения дифференциального давления, Па | ±(10+0,01 •АР), где АР - измеренное значение дифференциального давления | ||
| Диапазон измерений температуры окружающей и рабочей среды, °С | от +15 до +25 | ||
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 | ||
| Время прохождения импульсов, с | от 0 до 4290 | ||
| Диапазон определения числа импульсов, импульс | от 1 до 9999 | ||
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения интервала времени, % | ±0,01 |
| ем по заказу. ) воздуха ультразвуковыми преобразователями | |
| * Диапазон может быть уменьшен производител ** При измерении объема (объемного расхода малых расходов в диапазоне от 0,003 до 6,5 м /ч |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | АУРС-М-65 | АУРС-М-65-Р | АУРС-М-100 |
| Номинальный диаметр поверяемых счетчиков, мм | от DN 20 до DN 80 | от DN 20 до DN 80 | от DN 20 до DN 100 |
| Типы поверяемых средств измерений | счетчики газа | счетчики газа, ротаметры, аспираторы, устройства пробоотборные | счетчики газа |
| Максимальное число одновременно поверяемых счетчиков*: - диафрагменных - ультразвуковых - бытовых роторных - промышленных | 7 2 5 1 | 7 2 5 1 | 7 6 1 |
| Рабочая среда | воздух | ||
| Параметры электропитания: - напряжение переменного тока, В: а) многоканальная система управления б) вакуумный насос (3 фазы) | 220+23 380+37 | ||
| - частота переменного тока, Гц: а) многоканальная система управления б) вакуумный насос (3 фазы) | 50±1 50±3 | ||
| Потребляемая мощность, кВ-А, не более | 4,5 | ||
| Габаритные размеры, мм, не более - высота - ширина - длина | 1500 2000 4000 | ||
| Масса, кг, не более | 380 | 440 | 550 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 | ||
| Изменение температуры рабочей среды за время одного режима измерений, °С, не более | 0,5 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| * - Количество определяется по заказу. При поверке счетчиков номинальным диаметром DN 80 и выше максимальное количество одновременно поверяемых счетчиков - 1 шт. | |||
наносится в центре титульного листа паспорта и руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность установки поверочной АУРС-М
| Наименование | Обозначение | Количество |
| Установка поверочная АУРС-М | ПГРТ 407369.0ХХ | 1 |
| Персональный компьютер IBM/PC с принтером | IBM/PC | 1 |
| Комплект монтажных частей** | - | 1 |
| Руководство по эксплуатации | ПГРТ 407369.0ХХ РЭ | 1 |
| Паспорт | н< ПГРТ 407369.0ХХ ПС | 1 |
| Методика поверки | МП 0514-1-2016 | 1 |
| *0ХХ - код установки в зависимости от модификации: 027 для модификации АУРС-М-65, 032 для модификации АУРС-М-65-Р, 031 для модификации АУРС-М-100; ** определяется по заказу. | ||
осуществляется по документу МП 0514-1-2016 «ГСИ. Установки поверочные АУРС-М. Методика поверки», утвержденному ФГУП «ВНИИР» 20 декабря 2016 года.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ Р 8.840-2013 в диапазоне абсолютного давления от 0 до 130 кПа;
- рабочий эталон 3-го разряда по ГОСТ Р 8.802-2012 в диапазоне избыточного давления от 0 до 2,5 кПа;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 в диапазоне температуры от плюс 15 °С до плюс 25 °С;
- эталон 2-го разряда по ГОСТ 8.022-91 в диапазоне силы электрического постоянного тока от 0 до 25 мА;
- частотомер электронный счетный Ч3-86А (регистрационный номер 45245-10), номинальное значение частоты внутреннего кварцевого генератора 10 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев по истечении времени установления рабочего режима ±2^ 10-7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус многоканальной системы управления в соответствии с рисунком 4.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4072-003-11736780-2016 Установки поверочные АУРС-М. Технические условия
| Зарегистрировано поверок | 19 |
| Поверителей | 4 |
| Актуальность данных | 02.11.2025 |
