| Номер в госреестре | 68154-17 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | ST, SHB |
| Изготовитель | Общество с ограниченной ответственностью "Южно-Уральский Весовой Завод" (ООО "ЮУВЗ"), Республика Башкортостан, г. Белорецк |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные ST, SHB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие. Внешний вид датчиков показан на рисунке 1.

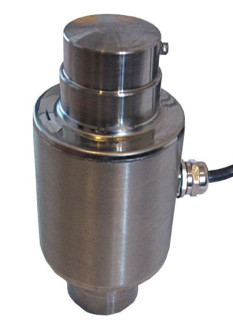

модификация ST-M-A11
модификация ST-M-B21 модификация SHB-M-C12
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:
Х - М - Н(К)(Р), где:
Х - тип датчика ^Т или SНВ);
М - максимальная нагрузка, т;
Н -условное обозначение внутреннего сопротивления (А, В, С); К - условное обозначение расположения кабельного ввода:
1 - по центру датчика;
2 - в верхней части датчика;
Р - исполнение устройства от проворачивания датчика:
1 - штифт;
2 - проточка на корпусе датчика.
приведены в таблице 1.
Таблица 1
| Характеристика | Значение | |
| ST | SHB | |
| Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000) | C3 | |
| Максимальное число поверочных интервалов (nmax) | 3000 | |
| Максимальная нагрузка (Emax), т | 30; 50 | 5; 10 |
| Минимальный поверочный интервал (vmin) | Emax / 10000 | |
| Минимальная статическая нагрузка (Em;n), % от Emax | 0 | |
| Предел допустимой нагрузки (Ej;m), % от Emax | 150 | |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | |
| Входное сопротивление, Ом | ||
| исполнение с индексом A | 1000±20 | |
| исполнение с индексом B | 700±15 | |
| исполнение с индексом C | 350±10 | |
| Выходное сопротивление, Ом | ||
| исполнение с индексом A | 1140±10 | |
| исполнение с индексом B | 840±10 | |
| исполнение с индексом C | 490±10 | |
| Выходной сигнал, мВ/В | 2 | |
| Предельные значения температуры,°С | от -50 до +50 | |
| Классификация по влажности | CH | |
| Габаритные размеры, не более, мм: | ||
| высота | 64 | 150 |
| диаметр | 98 | 77 |
| Масса, кг, не более | 3,7 | |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIMLR 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ТУ 427378-023-15285126-16 Датчики весоизмерительные тензорезисторные ST, SHB. Технические условия
