| Номер в госреестре | 67894-17 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | Endevco мод. 6240М52 |
| Изготовитель | "Meggitt Sensing Systems-Orange County", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Акселерометры Endevco модели 6240М52 (далее акселерометры) предназначены для измерения виброускорения корпусов подшипников газовых турбин, установленных на объекте -«Верхнечонскнефтегаз», Иркутская область.
Акселерометры представляют собой пьезоэлектрические вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Общий вид акселерометров Endevco модели 6240М52 приведен на рисунке 1. Пломбирование акселерометров Endevco модели 6240М52 не предусмотрено.

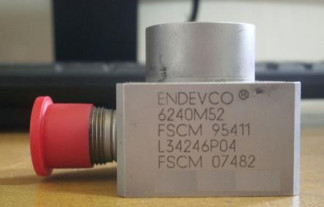

Рисунок 1 - Общий вид акселерометров Endevco модели 6240М52
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, пКл/(мс-2) | 5,1 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±5 |
| Наименование характеристики | Значение |
| Диапазон измерения виброускорения, м/с2 | от 0,1 до 392 |
| Нелинейность амплитудной характеристики %, не более | ±2 |
| Диапазон рабочих частот, Гц | от 5 до 3000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц, %, не более | ±5 |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 |
| Нормальные условия измерений: - температура окружающей среды, °С | 23 ±5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -54 до +300 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 |
| Масса, г, не более | 330 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 41,9x41,9x40,6 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Акселерометр Endevco модели 6240М52 Зав. № VE 216, VE 217 | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
ГОСТ Р 52545.1-2006 «Методы измерения вибрации. Часть 1. Основные положения»
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц» Техническая документация фирмы-изготовителя
