| Номер в госреестре | 67766-17 |
| Наименование СИ | Система измерительная стенда |
| Обозначение типа СИ | ЗЧУ-38 |
| Изготовитель | ООО "АВИАТЕСТ", Латвия, г.Рига |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная стенда ЗЧУ-38 (далее - СИС) предназначена для измерений
силы.
Принцип действия СИС основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей, в цифровой код с последующим вычислением, регистрацией и отображением значений силы на мониторе СИС.
СИС состоит из трех измерительных каналов (ИК) силы.
Принцип действия ИК силы основан на преобразовании аналогового сигнала, поступающего от датчика силоизмерительного тензорезисторного TX25 через усилитель измерительный RM4220 и многоканальную систему управления ресурсными испытаниями «АВИАТЕСТ» (СУ «АВИАТЕСТ») в персональный компьютер (ПК) рабочего места оператора, в цифровой код с последующей обработкой, регистрацией и отображением результатов измерений на мониторе СИС.
Конструктивно СИС состоит из первичных измерительных преобразователей - датчиков силоизмерительных тензорезисторных TX25, установленных на стенде испытаний и последовательно соединенных кабелями с усилителями измерительными RM4220, СУ «АВИАТЕСТ» и ПК рабочего места оператора.

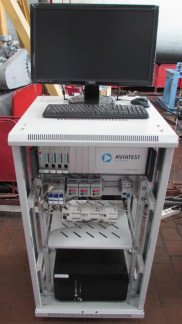

Общий вид рабочего места оператора и СУ «АВИАТЕСТ» приведен на рисунке 1.
Внешний вид устройств, входящих в состав СИС приведен на рисунке 2.
1 2
1 Датчик силоизмерительный тензорезисторный TX25;
2 Усилитель измерительный RM4220;
3 СУ «АВИАТЕСТ».
Рисунок 3 - Схема нанесения защитной наклейки от несанкционированного доступа
Программное обеспечение (ПО) Г АРИС (Г ибкий Адаптивный Регулятор для Испытательных Систем) предназначено для регистрации, обработки и отображения результатов измерений силы.
Метрологически значимая часть ПО находится в файлах GarisGrad.dll, GarisAspf.dll, Gari sInterpreter.dll.
Уровень зашиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter.dll |
| Номер версии (идентификационный номер) ПО | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f127 3dff5e796bee6ff9 | 194871dff7167e72 2032913377f6a8a0 | 1b81ee91d1a68a1b 6f6f04c06b434198 |
| Алгоритм вычисления идентификатора ПО | md5 | md5 | md5 |
Таблица 2 - Метрологические характеристики СИС
| Наименование ИК | Диапазон измерений, кН | Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % |
| ИК силы правого гидроусилителя продольного управления вертолетом (ИК № 1) | от 13,9 до 37,1 | ±1,5 |
| ИК силы гидроусилителя поперечного управления вертолетом (ИК № 2) | от 8,1 до 35,1 | ±1,5 |
| ИК силы левого гидроусилителя продольного управления вертолетом (ИК № 3) | от 0,7 до 32,0 | ±1,5 |
Таблица 3 - Основные технические характеристики СИС
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±2 |
| Потребляемая мощность, В-А, не более | 180 |
| Габаритные размеры СУ «АВИАТЕСТ», мм, не более | |
| - высота | 1160 |
| - ширина | 600 |
| - длина | 600 |
| Масса (без кабелей), кг, не более | 60 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от 10 до 30 |
| - относительная влажность воздуха при температуре 25 °С, % | от 45 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная стенда ЗЧУ-38 | СИС ЗЧУ-38, № Р020.01АТ-16 | 1 шт. |
| Система измерительная стенда ЗЧУ-38 (СИС ЗЧУ-38). Паспорт | 061AT-00-00-001 ПС | 1 экз. |
| Система измерительная стенда ЗЧУ-38 (СИС ЗЧУ-38). Руководство по эксплуатации | 061AT-00-00-001 РЭ | 1 экз. |
| ГСИ. Система измерительная стенда ЗЧУ-38. Методика поверки | МП-206-0028-2016 | 1 экз. |
| Г арис. Инструкция пользователя (Редакция от 03.12.2015) | Garis267.exe версии 0.267 | 1 экз. |
| ПО Гарис (Гибкий Адаптивный Регулятор для Испытательных Систем): многоканальные статические и динамические испытания (на CD-диске) | Г арис (версия 0.0.0.267) | 1 шт. |
осуществляется по документу МП-206-0028-2016 «Система измерительная стенда ЗЧУ-38. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 марта 2017 г. Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы, рег. № 49616-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИС.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация изготовителя
