| Номер в госреестре | 67707-17 |
| Наименование СИ | Меры магнитного момента |
| Обозначение типа СИ | ЭМММ |
| Изготовитель | ООО "Криомаг", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры магнитного момента ЭМММ (далее - ЭМММ) предназначены для воспроизведения единицы магнитного момента.
Принцип действия ЭМММ заключается в том, что постоянный ток силой I, протекающий в обмотках катушек ЭМММ с поперечным сечением S и числом витков W, создает в окружающем пространстве индукцию постоянного магнитного поля, пропорциональную произведению М=S•WT, которое называется магнитным моментом ЭМММ и может регулироваться путем изменения силы тока. Произведение КМ=S•W называется постоянной мер магнитного момента.
ЭМММ состоят из цилиндрических катушек.

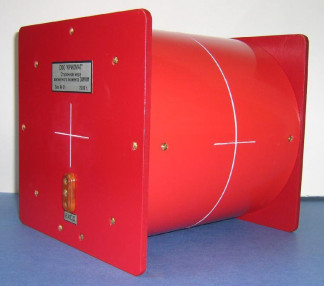

Общий вид ЭМММ, схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рис.1
Для недопущения несанкционированного доступа к обмотке катушек ЭМММ предусмотрено место для пломбирования. Нанесение знаков поверки или размещение наклеек производится на передние панели ЭМММ.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения значений магнитного момента, Ам | от 0,05 до 30 |
| Пределы допускаемой систематической составляющей относительной погрешности воспроизведения магнитного момента, % | ±3,0 |
| СКО случайной составляющей относительной погрешности воспроизведения магнитного момента (при доверительной вероятности 0,95), %, не более | 0,3 |
| Коэффициент преобразования силы тока в магнитный момент (постоянная меры магнитного момента) КМ, м2 | от 24,5 до 25,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальное расстояние от геометрического центра ЭМММ до точки измерения индукции магнитного поля, м | 0,3 |
| Сопротивление обмотки, Ом | 33,5-35,1 |
| Максимальный ток, потребляемый ЭМММ от стабилизированного источника питания постоянного тока, А, не более | 1,25 |
| Г абаритные размеры, мм, не более | 195 х 182 х 182 |
| Масса, кг, не более | 3,9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при t= +25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится на переднюю панель ЭМММ с помощью штампа и на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Комплектность средств измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Мера магнитного момента ЭМММ | ШГЕИ2.741.006 | 1 |
| Паспорт | ШГЕИ2.741.006 ПС | 1 |
| Руководство по эксплуатации | ШГЕИ2.741.006 РЭ | 1 |
| Методика поверки | МП-206-0025-2016 | 1 |
осуществляется по документу МП-206-0025-2016 "Мера эталонная магнитного момента ЭМММ. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 17 февраля 2017 г. Основные средства поверки:
Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 зав. № 01: диапазон магнитного момента 3 10- - 20 А м , СКО 5 10- - 110- ; диапазон магнитного потока 5 10- -
3 10-2 Вб, СКО 110-2 - 10-6.
Знак поверки в виде голографической наклейки наносится на переднюю панель ЭМММ, как показано на рис. 1, и (или) в свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ШГЕИ2.741.006 ТУ
