| Номер в госреестре | 67535-17 |
| Наименование СИ | Установка вакуумметрическая эталонная 2-го разряда |
| Обозначение типа СИ | УВЭ-3 |
| Изготовитель | ООО "Оптимальный Вакуум", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 (далее по тексту установка) предназначена для воспроизведения и измерений абсолютного давления негорючих газов.
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены два эталонных вакуумметра - ионизационный AIGX и деформационнотермопарный ВДТО-3.
Принцип действия установки основан на непосредственном измерении эталонными вакуумметрами, входящими в состав установки, абсолютного давления, создаваемого форвакуумным и турбомолекулярным насосами в измерительной камере. Регулирование давления в камере установки осуществляется при помощи вакуумных клапанов и натекателя.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. На передней панели корпуса расположены органы управления установкой и лицевые панели электронного блока вакуумметра ВДТО-3 и контроллера TIC, который предназначен для управления турбомолекулярным насосом и отображения значений давления, измеряемого вакуумметром AIGX. К измерительной камере, кроме эталонных вакуумметров, подключен вакуумметр сопротивления APG, предназначенный для индикации давления в форвакуумной линии турбомолекулярного насоса, и вакуумметр тепловой CVM211 для контроля давления в измерительной камере установки. При поверке (калибровке) на установке рабочих средств измерений низких абсолютных давлений (вакуумметров) их измерительные преобразователи подключают к соответствующим клапанам измерительной камеры установки. Поверка (калибровка) вакуумметров осуществляется непосредственным сличением их показаний с
5 2
показаниями эталонных вакуумметров установки: в диапазоне от 1-10 до 1-10 Па с вакуумметром
2 3
AIGX, в диапазоне свыше 1-10 до 1-10 Па с вакуумметром ВДТО-3.
Пломбировка корпуса установки не предусмотрена.

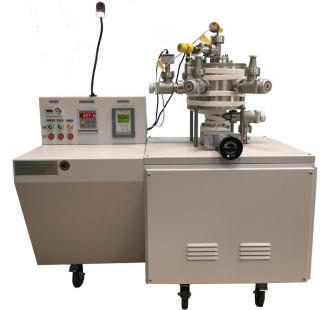

Внешний вид установки приведен на рисунке 1.
Рисунок 1 - Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 На рисунке 2 изображена шильда маркировки установки.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, МПа | от 1-10-5 до 1-103 |
| Пределы допускаемой относительной погрешности измерений давления, % 5 2 - в диапазоне от 1-10 до 1-10 Па включ. 2 3 - в диапазоне свыше 1-10 до 1-10 Па | ±15 ±10 |
| Остаточное давление, Па, не более | 1-10-6 |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ-А, не более | 2,5 |
| Г абаритные размеры, мм, не более | |
| - длина | 1300 |
| - ширина | 780 |
| - высота | 1400 |
| Масса, кг, не более | 200 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 45 до 75 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации, фотохимическим или иным методом на корпус установки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Установка вакуумметрическая эталонная 2-го разряда | УВЭ-3 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект запасных частей и принадлежностей | - | 1 компл. |
| Методика поверки | МП 231-0039-2017 | 1 экз. |
осуществляется по документу МП 231-0039-2017 «Установки вакуумметрические эталонные 2-го разряда УВЭ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
03.02.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,040-7
3
до 1,0-10 Па, пределы допускаемой относительной погрешности от ±3 до ±7 %, по ГОСТ 8.107-81 «ГСИ. Г осударственный специальный эталон и государственная поверочная схема для средств
8 3
измерений абсолютного давления в диапазоне 1-10" -1-10 Па».
-8
Рабочий эталон 2 разряда единицы абсолютного давления в диапазоне от 6,6-10" до 6,6 Па, допускаемая относительная погрешность ±15 %, по ГОСТ 8.107-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Нормативные документы, устанавливающие требования к установке вакуумметрической эталонной 2-го разряда УВЭ-3
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
8 3
