| Номер в госреестре | 67273-17 |
| Наименование СИ | Рефлектометр инфракрасный |
| Обозначение типа СИ | ТРМ-3 |
| Изготовитель | ОАО "Композит", г.Королев |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометр инфракрасный «ТРМ-3» (далее по тексту - рефлектометр) предназначен для измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре +70 °С в диапазоне длин волн от 3 до 20 мкм относительным методом с помощью мер сравнения.
Принцип действия рефлектометра основан на измерении излучения отраженного поверхностью исследуемого образца или меры сравнения с помощью приемника излучения, собирающего зеркального эллипсоида и интегрирующей сферы в спектральном диапазоне от 3 до 20 мкм. При этом облучение исследуемой поверхности или меры сравнения осуществляется модулируемым источником теплового излучения с излучательной способностью, близкой к излучательной способности черного тела при температуре +70 °С. Угол падения зондирующего излучения составляет 12° с нормалью к поверхности мере сравнения.
Рефлектометр состоит из измерительной камеры, включающей в себя зеркальный эллипсоид с интегрирующей сферой и меры сравнения. В сфере расположен экран и имеются два отверстия. Одно отверстие в сфере является входным и общим с отверстием эллипсоида, в плоскости которого располагается его фокус, второе отверстие сделано под приемник инфракрасного излучения пироэлектрического типа, приемная площадка которого находится на поверхности интегрирующей сферы.
Направленный поток модулированного инфракрасного излучения от источника излучения в виде модели черного тела при температуре +70 °С через светоделительную пластину падает на поверхность меры под углом 12° к его нормали. Отраженное мерой во всех направлениях излучение собирается зеркальным эллипсоидом и попадает в интегрирующую сферу. Усредненная освещенность стенки интегрирующей сферы регистрируется приемником излучения пироэлектрического типа.
Поскольку измерения проводятся относительным методом с помощью мер сравнения, то интегральный коэффициент диффузного отражения без исключения зеркальной составляющей исследуемого образца при облучении его излучением модели черного тела при температуре +70 °С вычисляется по сигналам приемника излучения, последовательно измеряющего излучение от меры сравнения и исследуемого образца.

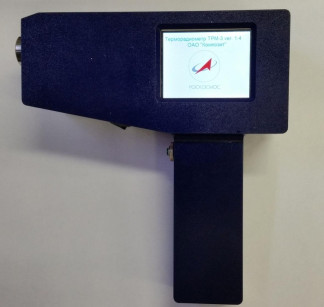

Общий вид рефлектометра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Управление рефлектометром осуществляется с помощью встроенного программного обеспечения посредством ЖК-дисплея. Результаты измерений так же выводятся на ЖК-дисплей.
Программное обеспечение размещается в энергонезависимой памяти рефлектометра и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя с помощью специального оборудования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Терморадиометр ТРМ-3 |
| Номер версии (идентификационный номер) ПО | 1.4 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре +70 °С | от 0,10 до 0,95 |
| Воспроизводимость измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре +70 °С | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре +70 °С | ±0,06 |
| Пределы допускаемой абсолютной погрешности интегрального коэффициента диффузного отражения без исключения зеркальной составляющей набора мер сравнения, входящего в состав рефлектометра, при облучении их излучением модели черного тела при температуре +70 °С | ±0,055 |
Таблица 3 - Значения интегральных коэффициентов диффузного отражения без исключения зеркальной составляющей набора мер сравнения, входящего в состав рефлектометра, при облучении их излучением модели черного тела при температуре +70 °С_
| Обозначение меры сравнения | Интегральный коэффициент диффузного отражения без исключения зеркальной составляющей набора мер сравнения, входящего в состав рефлектометра, при облучении их излучением модели черного тела при температуре +70 С |
| Т-1 | 0,97±0,10 |
| Т-2 | 0,79±0,10 |
| Т-3 | 0,69±0,10 |
| Т-4 | 0,17±0,10 |
| Т-5 | 0,14±0,10 |
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 3 до 20 |
| Угол падения излучения на поверхность образца,..,° | 12 |
| Минимальный диаметр измеряемого образца, мм | 16 |
| Габаритные размеры, мм | |
| - высота | 54 |
| - ширина | 198 |
| - длина | 178 |
| Масса, кг | 1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | от 47 до 53 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист руководства по эксплуатации 0932.201113.002 РЭ типографским способом, а также на корпус прибора методом наклеивания.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр инфракрасный «ТРМ-3», зав.№ 003 | 0932.201113.002 | 1 шт. |
| Набор мер сравнения, зав. № ИК02 | 1 шт. | |
| Кейс укладочный ударопрочный | 1 шт. | |
| Стилус | 1 шт. | |
| Базовая насадка | 1 шт. | |
| Адаптер | 1 шт. | |
| Руководство по эксплуатации | 0932.201113.002 РЭ | 1 экз. |
| Паспорт | 0932.201113.002 ПС | 1 экз. |
| Методика поверки | МП 042.M4-16 | 1 экз. |
осуществляется по документу МП 042.M4-16 «Государственная система обеспечения единства измерений. Рефлектометр инфракрасный «ТРМ-3». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 18 ноября 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, ГЭТ 156-2015
Основные метрологические характеристики:
- диапазон воспроизведения спектрального коэффициента диффузного отражения (СКДО) от 3 до 20 мкм;
- суммарное среднее квадратическое отклонение среднего арифметического результата измерений СКДО в диапазоне длин волн от 3 до 20 мкм составляет 2,0-10 .
- границы неисключенной систематической погрешности результата измерений СКДО в диапазоне длин волн от 3 до 20 мкм при доверительной вероятности Р = 0,99 составляют ±1,210-2.
Рабочий эталон единицы спектрального коэффициента диффузного отражения в диапазоне значений от 0,04 до 0,97 в диапазоне длин волн от 3 до 20 мкм Основные метрологические характеристики:
- диапазон длин волн: от 3 до 20 мкм;
- диапазон значений интегрального коэффициента полного диффузного отражения: от 0,04 до 0,97;
- доверительные границы абсолютной погрешности воспроизведения интегрального коэффициента полного диффузного отражения набора образцов без исключения зеркальной составляющей для спектрального распределения излучения модели черного тела при температуре +70 °С составляют ±0,048.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус прибора, как показано на рисунке 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометру инфракрасному «ТРМ-3»
ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
