| Номер в госреестре | 66776-17 |
| Наименование СИ | Устройства балансировочные |
| Обозначение типа СИ | FDBW-6142 |
| Изготовитель | "Kokusai Co., Ltd.", Япония |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства балансировочные FDBW-6142 (далее - устройства) предназначены для измерений неуравновешенной массы и углового положения дисбаланса в верхней и нижней плоскостях коррекции автомобильных шин.
Принцип работы устройств основан на вычислении неуравновешенной массы и углового положения дисбаланса по величинам сил, которые действуют на опоры вала при вращении автомобильной шины. Величины этих сил измеряются пьезоэлектрическими преобразователями, установленными в специальных опорах вала ротора устройства. Произведение неуравновешенной массы на эксцентриситет этой массы определяет величину возникающего дисбаланса. Величина углового положения дисбаланса измеряется с помощью энкодера, который формирует за один полный оборот вала, т. е. в диапазоне измерений от 0° до 360°, 512 импульсов. По количеству импульсов определяется величина угла поворота вала от начальной позиции (референтной метки) до требуемой. Начало измерений (отсчета импульсов) осуществляется от референтной метки (позволяет определить точное положение нуля).
Сигналы с пьезоэлектрических преобразователей обрабатываются вторичным измерительным преобразователем. Данные по измеренному значению неуравновешенной массы и углу дисбаланса отображаются на дисплее контрольной панели измерительного блока.

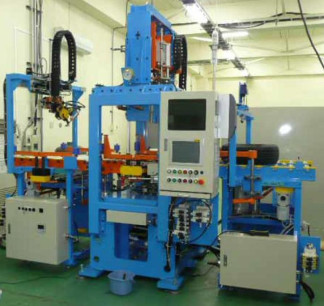

Устройство конструктивно состоит из основных частей: загрузочный и выходной конвейеры, защитный контур, центрирующее устройство, блок балансировки, маркирующее устройство, панель управления, микропроцессорный измерительный блок, контрольная панель измерительного блока. Также в комплект устройства входят мастер-шина производства
ООО «Бриджстоун Тайер Мануфэкчуринг СНГ» и набор грузов 10 г, 50 г, 100 г, 200 г для проведения юстировки и поверки измерительной системы.
В процессе работы шина перемещается по загрузочному конвейеру, с помощью центрирующего устройства фиксируется на блоке балансировки (верхний и нижний ободы) и накачивается до требуемого давления. Далее, в автоматическом режиме, устройство выполняет измерение неуравновешенной массы и определяет ее угловое положение. По окончании измерений шина перемещается к маркирующему устройству, где выполняется маркировка шин в месте максимального дисбаланса.
Пломбировка устройств изготовителем не предусмотрена.
Устройства имеют встроенное программное обеспечение (далее - ПО), обеспечивающее сбор, обработку, представление измерительной информации и общее управление.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WIN-DB |
| Номер версии (идентификационный номер) ПО* | 160* |
| Цифровой идентификатор ПО | Не доступно |
| * Номер версии (идентификационный номер) ПО не ниже указанного | |
Идентификация ПО: в верхней части дисплея отображается идентификационное наименование и номер версии программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значения параметра |
| Диапазон измерений неуравновешенной массы, г | от 10 до 200 |
| Пределы допускаемой абсолютной погрешности при измерении неуравновешенной массы только в одной плоскости коррекции, г: - в диапазоне от 10 до 50 г - в диапазоне св. 50 г | ±0,5 ±2,5 |
| Диапазон измерений углового положения неуравновешенной массы, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углового положения неуравновешенной массы, ° | ±2,5 |
| Наименование параметра | Значения параметра |
| Г абаритные размеры (длина; ширина; высота), мм | 1463; 3750; 3662 |
| Масса, кг, не более | 2953 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 361 до 399 50±1 |
| Потребляемая мощность, кВт, не более | 15 |
| Условия эксплуатации: 0/'~' - диапазон температуры окружающего воздуха, С - относительная влажность, % | от + 15 до + 35 до 80 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Срок службы, лет | 10 |
наносится на корпус устройства в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Устройство балансировочное FDBW-6142 | 1 шт. |
| Мастер-шина для юстировки | 1 шт. |
| Набор грузов массой 10 г, 50 г, 100 г, 200 г | 1 к-т. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2301-289-2016 | 1 экз. |
осуществляется по документу МП 2301-289-2016 «Устройства балансировочные FDBW-6142. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.11.2016 г. Основные средства поверки:
- Весы высокого или среднего класса точности по ГОСТ OIML R 76-1-2011 с Max не менее 200 г и дискретностью отсчета не более 0,1 г.;
- Теодолит электронный, регистрационный номер в ФИФОЕИ 49327-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус устройства.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ 19534-74 Балансировка вращающихся тел. Термины Техническая документация изготовителя
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
