| Номер в госреестре | 66587-17 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | TriMeter-deltaP |
| Изготовитель | ООО "АППЭК-Сервис", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры TriMeter-deltaP (далее - расходомеры) предназначены для измерений объемного (массового) расхода жидкости, газа, насыщенного и перегретого пара, а также расхода газа, приведенного к стандартным условиям, в напорных трубопроводах с номинальным диаметром от DN100 до DN6500 и воздуховодах (газоходах) с размерами поперечного сечения (диаметром) от 100 до 6500 мм.
Принцип действия расходомера TriMeter-deltaP основан на использовании осредняющей напорной трубки (далее - ОНТ), в которой скоростной напор, осредненный по диаметру трубопровода, преобразуется в перепад давлений между полным давлением, отбираемым на стороне набегающего потока, и статическим давлением, отбираемым на противоположной стороне ОНТ по ходу потока. Перепад давлений на выходе ОНТ преобразуется преобразователем дифференциального давления в выходной электрический сигнал (4 - 20 мА), пропорциональный объемному расходу измеряемой среды при рабочих условиях, и/или в цифровой сигнал в стандарте HART-протокола.
Расходомер TriMeter-deltaP состоит из двух основных элементов: ОНТ и преобразователя дифференциального давления или преобразователя многопараметрического.
Преобразователь многопараметрический преобразует статическое давление, дифференциальное давление в аналоговые сигналы (4 - 20 мА), а также сигналы от термометра сопротивления в значение температуры и по результатам измерений вычисляет значение объемного (массового) расхода или расхода газа, приведенного к стандартным условиям, и преобразует измеренные и вычисленные величины в выходные сигналы (4 - 20мА) и/или в цифровой сигнал в стандартах HART-протокола или/и Modbus.
Термометр сопротивления (НСХ РИ00), подключаемый к преобразователю многопараметрическому должен соответствовать классу А по ГОСТ 6651-2009.
В составе расходомеров используются:
- преобразователи давления измерительные AИР-20/M2 (регистрационный №63044-16); датчики давления Метран-150 (регистрационный №32854-13); преобразователи измерительные Сапфир-22М, Сапфир-22МТ, Сапфир-22-Ех-М (регистрационный №44236-10); преобразователи (датчики) давления измерительные EJ* (регистрационный №59868-15); преобразователи давления измерительные 3051 (регистрационный №14061-15); датчики давления IDP, IGP, IAP (регистрационный №58652-14); преобразователи давления измерительные 2600T (регистрационный №25932-05); преобразователи давления измерительные Sitrans P500 (регистрационный №60550-15), Sitrans P серии 7MF (регистрационный №45743-10).
- преобразователи многопараметрические EJX910A (регистрационный №56423-14), 3051SMV (регистрационный №46317-15), IMV30 (регистрационный №20379-10), преобразователи многопараметрические измерительные 3808 (регистрационный №27759-04).
Коэффициент расхода для каждой ОНТ определяется при изготовлении и заносится в паспорт на расходомер.
Расходомеры TriMeter-deltaP выпускаются двух исполнений:
- однонаправленного потока TriMeter-deltaP-DD, где ОНТ имеет цилиндрическую форму (диаметром 25 мм или 60 мм);
- двунаправленного потока TriMeter-deltaP-DR, где ОНТ имеет ромбическую форму (диагональ 10 мм, 22 мм, 32 мм или 50 мм).
При установке расходомера необходимо соблюдать длины прямых измерительных участков до и после места монтажа ОНТ по направлению потока. В простых случаях необходимы прямые участки 7DN до и 3DN после установки расходомера, для других типов гидравлических сопротивлений следует следовать Руководству по эксплуатации расходомера. При отсутствии требуемых длин прямолинейных участков следует использовать струевыпрямители, выпускаемые по ГОСТ 8.586.1-2005.
Монтаж ОНТ осуществляется с помощью резьбового, приварного или фланцевого соединений. ОНТ могут поставляться с сальниковым уплотнением для обслуживания расходомера под давлением без остановки процесса.

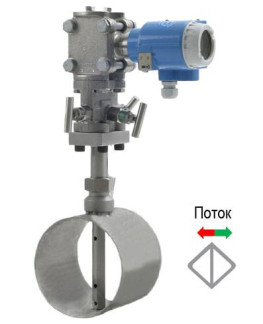

Для предотвращения несанкционированного доступа к настройкам расходомера TriMeter-deltaP производится опломбирование съемных крышек преобразователя давления и запорной арматуры. Общий вид расходомера TriMeter-deltaP и места пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Места пломбирования
а) однонаправленное исполнение с удаленным монтажом преобразователя давления;
б) двунаправленное исполнение с монтажом преобразователя давления непосредственно на ОНТ.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр (размер поперечного сечения) трубопровода DN, мм | от 100 до 6500 |
| Динамический диапазон измерений расхода | 1:10 |
| Диапазон скоростей измеряемой среды, м/с: газ, пар жидкость | от 1,5* до 100; от 0,3 до 10 |
| Диапазон измеряемых расходов в зависимости от DN, м3/ч | от S-Vmin до S-Утах, где S-площадь сечения трубопровода, м Vmin и Vmах - верхний и нижний пределы измерений соответственно. |
| Диапазон измерений разности давлений, кПа | от -13790 до +13790 |
| Пределы допускаемой относительной погрешности определения коэффициента расхода, % | ±1 |
| Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях, % | ±1,5** |
| Пределы допускаемой относительной погрешности измерений массового расхода и объемного расхода газа, приведенного к стандартным условиям, % | ±2** |
| Максимальное рабочее давление измеряемой среды расходомера, МПа, для: газа и жидкости водяного пара | 32*** 18*** |
| Диапазон рабочих температур измеряемой среды, °С | от -40 до +600**** |
| *Минимальная скорость измеряемой среды зависит от плотности среды при рабочих условиях. **Для исполнения с преобразователем многопараметрическим. *** По заказу возможно изготовление для применения при давлении до 60 МПа. **** По заказу возможно изготовление для применения при температуре до 1100 °С. | |
| Наименование характеристики | Значение |
| Выходные сигналы | 4-20 мА, HART или Modbus или Profibus |
| Напряжение питания постоянного тока, В | от 10,5 до 42,4 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Масса, в зависимости от DN, кг | от 5 до 100 |
| Г абаритные размеры (длина; ширина; высота) в зависимости от исполнения и DN, мм | от 200; 200; 300 до 300; 250; 7000 |
| Температура окружающей среды, °С | от -40 до +65 |
| Относительная влажность окружающего воздуха, %, без конденсации, не более | 100 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 65000 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус преобразователя давления или шильдик расходомера методом лазерной гравировки.
Комплектность расходомера приведена в таблице 3.
Таблица 3 - Комплектность расходомера
| Наименование | Обозначение | Количество |
| Расходомер TriMeter-deltaP | 1 шт. | |
| Паспорт | T riMeter-deltaP. ПС .v1 | 1 экз. |
| Руководство по эксплуатации | T riMeter-deltaP.PЭ .v1 | 1 экз. |
| Методика поверки | МП-2550-0272-2016 | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу МП-2550-0280-2016 «Расходомеры TriMeter-deltaP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 ноября 2016 г.
Основные средства поверки:
- поверочная установка с пределами допускаемой относительной погрешности не более ±0,3 %, 2 разряда по ГОСТ Р 8.618-2014; ГОСТ 8.510-2002, с диапазоном воспроизведения расхода не менее диапазона расходов поверяемого расходомера (поверка производится либо на воздухе, либо на воде, в зависимости от среды, на которой используется расходомер);
- штангенциркуль, цена деления 0,02 мм, диапазон измерений (0-300) мм;
- рулетка измерительная, цена деления 1 мм, диапазон измерений (0-7000) мм. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке или в паспорт расходомера.
приведены в эксплуатационном документе, ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений», МИ 1743-87 «ГСИ. Расход природного газа. Методика выполнения измерений осредняющими напорными трубками».
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ-4213-002-52123048-2015 Расходомеры TriMeter-deltaP. Технические условия
| Зарегистрировано поверок | 228 |
| Поверителей | 1 |
| Актуальность данных | 02.11.2025 |
