| Номер в госреестре | 66103-16 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ТН-Т |
| Изготовитель | "Roctest Ltd.", Канада |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ТН-Т (далее - датчики) предназначены для измерений температуры жидких, твердых и газообразных сред.
Принцип действия датчиков основан на зависимости сопротивления полупроводникового резистора от температуры. Резистор имеет номинальное сопротивление при 25 °С, равное 3кОм, и обратную зависимость сопротивления от измеряемой температуры, согласно градуировочной характеристике.

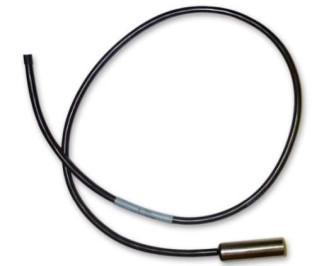

Датчики состоят из одного термочувствительного резистора и внутренних соединительных проводов, помещенных в герметичный корпус цилиндрической формы изготовленного из полимерного материала или нержавеющей стали, а так же выводов, предназначенных для подключения к измерительному прибору.
Градуировочная характеристика датчика в диапазоне температур от минус 50 до плюс 150 °С представлена выражением: T = 1/(A+BlnRt+Cln3Rt) - 273,15. Значение постоянных A, B, C градуировочной характеристики приведены в таблице 1.
отсутствует.
| A | B | C |
| 1,4051-10-3 | 2,369 10-4 | 1,019-10-7 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,15 |
| Номинальное значение сопротивления при 25 °С, кОм | 3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средняя наработка на отказа, ч | 219 000 |
| Габаритные размеры, мм, не более | |
| - длина | 51 |
| - диаметр | 16 |
| Масса, кг, не более | 0,015 |
наносится на корпус датчиков наклейкой и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | ТН-Т | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. (на партию) |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 44-16 | 1 экз. (на партию) |
осуществляется по документу МП АПМ 44-16 «Датчики температуры ТН-Т. Методика поверки», утвержденному ООО «Автопрогресс-М» «15» сентября 2016 г.
Основные средства поверки:
- калибратор температуры JOFRA АТС - 157А (рег. № 46576-11);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ, 3-го разряда (рег. № 57690-14);
- термометр цифровой эталонный ТЦЭ-005/М2 (рег. № 40719-15);
- мультиметр цифровой 34401A (рег. № 54848-13).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация «Roctest Ltd.», Канада
