| Номер в госреестре | 65678-16 |
| Наименование СИ | Комплекты мер электрической емкости |
| Обозначение типа СИ | Н2-6 |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 08.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекты мер электрической емкости Н2-6 предназначены для воспроизведения, хранения и передачи единицы электрической емкости рабочим эталонам 2 и 3 разряда и рабочим средствам измерений электрической емкости.
Принцип действия мер заключается в воспроизведении значения емкости с помощью герметизированных емкостных элементов. Каждый емкостной элемент выполнен на основе керамических чип-конденсаторов, размещенных в герметизированном корпусе.
Конструктивно комплекты мер выполнены в унифицированных корпусах из алюминиевого сплава. На корпусе размещены четыре коаксиальных разъема для подключения по четырехпарной (4ТР) схеме.
Комплекты мер электрической емкости Н2-6 имеют две модификации - комплект мер электрической емкости Н2-6/1 с диапазоном номинальных значений электрической емкости от
1 пФ до 10 мкФ и комплект мер электрической емкости Н2-6/2 с диапазоном номинальных значений электрической емкости от 1 пФ до 10 мФ. Модификации отличаются друг от друга диапазоном номинальных значений и пределами допускаемой погрешности. По метрологическим характеристикам комплект мер электрической емкости Н2-6/1 соответствует характеристикам 1-го разряда, комплект мер электрической емкости Н2-6/2 - 2-го разряда.
отсутствует.
Таблица 1 - Метрологические характеристики комплектов мер
| Наименование характеристики | Значение характеристики | |
| Н2-6/1 | Н2-6/2 | |
| Диапазон номинальных значений электрической емкости, пФ | от 1 до 10 | от 1 до 1010 |
| Пределы допускаемой основной относительной погрешности определения действительного значения электрической емкости (в зависимости от значений емкости и частоты), % | в соответствии с таблицей 3 | в соответствии с таблицей 4 |
| Пределы допускаемой дополнительной относительной погрешности определения действительного значения электрической емкости, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, % для мер от 1 пФ до 1 мкФ для мер более 1 мкФ | ±0,03 ±0,03 | ±0,04 ±0,5 |
| Тангенс угла потерь (при частоте 1 кГц), не более для мер < 1 мкФ для мер > 1 мкФ | 3 • 10-4 3 • 10-4 | 3 • 10-4 4-10-2 |
| Диапазон рабочих частот (в зависимости от значений электрической емкости), Гц | от 40 до 1 106 | |
| Относительная нестабильность электрической емкости за год (при частоте 1-10 Гц), % | не более 0,7 предела допускаемой основной относительной погрешности | |
| Нормальные условия эксплуатации: диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление, кПа | от +18 до + 22 80 от 84 до 106,7 | |
Таблица 2 - Основные технические характеристики комплектов мер
| Наименование характеристики | Значение характеристики | |
| Н2-6/1 | Н2-6/2 | |
| Измерительное напряжение на разъемах, не более, В | 40 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | ||
| меры | 110x93x45 | 110x70x32 |
| имитаторы комплекта мер в укладочном ящике | 465x360x175 | 121x80x80 465x360x175 |
| Масса, кг, не более | ||
| меры | 0,3 | 0,3 |
| имитатора | - | 0,6 |
| комплекта мер в укладочном ящике | 5 | 5,5 |
| Наименование характеристики | Значение характеристики | |
| Н2-6/1 | Н2-6/2 | |
| Рабочие условия эксплуатации: | ||
| диапазон температур окружающего воздуха, °С | от +10 до +30 | |
| относительная влажность воздуха, не более, % | 80 | |
| атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 10000 | |
Таблица 3 - Пределы допускаемой основной относительной погрешности комплекта мер Н2-6/1
| Номинальное значение электрической емкости, пФ | Пределы допускаемой основной относительной погрешности определения действительного значения электрической емкости, %, при частоте, Гц | ||||
| от 40 до 60 | 103 | 104 | 105 | 106 | |
| 1 | - | ±110-2 | ±2 10-2 | ±2 10-2 | ±3 10-2 |
| 10 | - | ±110-2 | ±110-2 | ±2 10-2 | ±3 10-2 |
| 102 | ±110-2 | ±110-2 | ±110-2 | ±110-2 | ±3 10-2 |
| 103 | ±110-2 | ±110-2 | ±110-2 | ±2 10-2 | ±5 10-2 |
| 104 | ±110-2 | ±110-2 | ±110-2 | ±2 10-2 | - |
| 105 | ±110-2 | ±110-2 | ±2 10-2 | ±5 10-2 | - |
| 106 | ±2 10-2 | ±2 10-2 | ±3 10-2 | - | - |
| 107 | ±2 10-2 | ±2 10-2 | - | - | - |
Таблица 4 - Пределы допускаемой основной относительной погрешности комплекта мер Н2-6/2
| Номинальное значение электрической емкости, пФ | Пределы допускаемой основной относительной погрешности определения действительного значения электрической емкости, %, при частоте, Гц | ||||
| от 40 до 60 | 103 | 104 | 105 | 106 | |
| 1 | - | ±2 10-2 | ±4 10-2 | ±4 10-2 | ±110-1 |
| 10 | - | ±2 10-2 | ±2 10-2 | ±4 10-2 | ±110-1 |
| 102 | ±2 10-2 | ±2 10-2 | ±2 10-2 | ±5 10-2 | ±110-1 |
| 103 | ±2 10-2 | ±2 10-2 | ±2 10-2 | ±5 10-2 | ±2 10-1 |
| 104 | ±2 10-2 | ±2 10-2 | ±3 10-2 | ±5 10-2 | ±2 10-1 |
| 105 | ±2 10-2 | ±2 10-2 | ±5 10-2 | ±110-1 | - |
| 106 | ±5 10-2 | ±5 10-2 | ±5 10-2 | - | - |
| 107 | ±5 10-2 | ±5 10-2 | - | - | - |
| 108 | ±5 10-2 | ±5 10-2 | - | - | - |
| 109 | ±5 10-2 | ±5 10-2 | - | - | - |
| 1010 | ±110-1 | - | - | - | - |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |

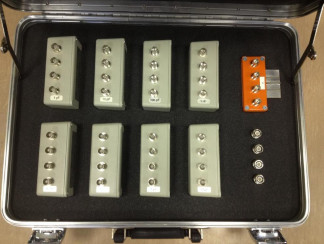

| Комплект мер электрической емкости 1-го разряда Н2-6/1 | ||
| Меры электрической емкости (номинальные значения 1 пФ; 10 пФ; 100 пФ; 1 нФ; 10 нФ; 100 нФ; 1 мкФ; 10 мкФ) | Н2-6/1 | 8 шт. |
| Ящик укладочный | - | 1 шт. |
| Комплект ЗИП-О: устройство переходное переходник | УП1 СР-50-96Ф (или аналог) | 1 шт. 4 шт. |
| Руководство по эксплуатации | Хд2.700.067 РЭ | 1 экз. |
| Паспорт | Хд2.700.067 ПС | 1 экз. |
| Комплект мер электрической емкости 2-го разряда Н2-6/2 | ||
| Меры электрической емкости (номинальные значения 1 пФ; 10 пФ; 100 пФ; 1 нФ; 10 нФ; 100 нФ; 1 мкФ) | Н2-6/2 | 7 шт. |
| Имитатор емкости (номинальные значения 10 мкФ; 100 мкФ; 1 мФ) | ИМ-1000 | 1 шт. |
| Имитатор емкости (номинальные значения 10 мкФ; 100 мкФ; 1 мФ; 10 мФ) | ИМ-50 | 1 шт. |
| Ящик укладочный | - | 1 шт. |
| Комплект ЗИП-О: устройство переходное переходник | УП1 СР-50-96Ф (или аналог) | 1 шт. 4 шт. |
| Руководство по эксплуатации | Хд 2.700.067 РЭ | 1 экз. |
| Паспорт | Хд 2.700.067 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.255-2003 «Меры электрической емкости. Методика поверки».
Основные средства поверки:
- Вторичный (рабочий) эталон единицы электрической емкости по ГОСТ 8.371-80: диапазон номинальных значений электрической емкости от 1 пФ до 1 мкФ, диапазон рабочих частот от 40 Гц до 1 МГц, СКО от 2-10-6 до 1-10-5 (при частоте 1 кГц), нестабильность емкости за год от 6-10-6 до 3 -10-5 (при частоте 1 кГц);
- Меры емкости Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);
- Магазин емкости М1000 (регистрационный номер в Федеральном информационном фонде 11918-89);
- Магазин емкости М10000 (регистрационный номер в Федеральном информационном фонде 11919-89);
- Мост емкостной цифровой прецизионный АН2700А (регистрационный номер в Федеральном информационном фонде 36294-07);
- Измеритель RLC Е4980А (регистрационный номер в Федеральном информационном фонде 40676-09, 62364-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.255-2003 ГСИ. Меры электрической емкости. Методика поверки;
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
