| Номер в госреестре | 65631-16 |
| Наименование СИ | Навигационная аппаратура потребителей с угломерным каналом |
| Обозначение типа СИ | "НАП-УК" (индекс 14Ц830) |
| Изготовитель | Филиал открытого акционерного общества "Объединенная ракетно-космическая корпорация" - "Научно-исследовательский институт космического приборостроения" (Филиал ОАО "ОРКК" - "НИИ КП"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Навигационная аппаратура потребителей с угломерным каналом «НАП-УК» (индекс 14Ц830) (далее по тексту - аппаратура) предназначена для измерений координат, составляющих вектора скорости и углов пространственной ориентации строительных осей объекта-носителя.
Принцип действия аппаратуры основан на приеме и обработке измерительными каналами сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС (СТ и ВТ-коды) и GPS (C/A код).
Конструктивно аппаратура состоит из блока приемовычислителя и антенной системы, соединенных кабелями. В состав антенной системы входят три блока антенных БА41. Блок приемовычислителя обеспечивает обработку навигационных сигналов ГНСС ГЛОНАСС в частотных диапазонах L1 и L2 и ГНСС GPS в частотном диапазоне L1, принятых антенной системой.

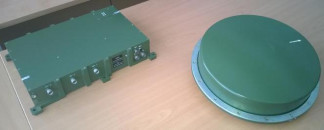

На лицевой панели блока приемовычислителя расположены тумблер включения питания, три высокочастотных соединителя «АНТ.1», «АНТ.2», «АНТ.3», три низкочастотных соединителя «ПИТ.», «ИНФ.», «RS-485». Выдача измерительной информации, прием дифференциальных поправок осуществляется с помощью портов ввода-вывода RS-232С и RS-485 с использованием соединителей «ИНФ.» и «RS-485» соответственно.
♦ - Место нанесения наклейки «Знак утверждения типа»
-Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) RsQt33 (СПМО ЦДКТ.00268-01) предназначено для управления режимами работы аппаратуры, отображения навигационной информации и калибровки аппаратуры при установке на объекте.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RsQt33 (СПМО ЦДКТ.00268-01) |
| Номер версии (идентификационный номер) ПО | 2.0.0 не ниже |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
| Алгоритм вычисления идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Граница допускаемой погрешности (по уровню вероятности 0,95) измерения координат в плане, м, не более: - в стандартном режиме - в дифференциальном режиме | 10 2 |
| Границы допускаемой погрешности (по уровню вероятности 0,95) измерения высоты, м: - в стандартном режиме - в дифференциальном режиме | ±24 ±3,5 |
| Границы допускаемой погрешности (по уровню вероятности 0,95) измерения составляющих вектора скорости, м/с | ±0,035 |
| Границы допускаемой погрешности (по уровню вероятности 0,95) измерения углов пространственной ориентации строительных осей объекта-носителя, ' | ±4 |
| Габаритные размеры, мм, не более: - блок приемовычислителя (длина х ширина х высота) - блок антенный БА41 (диаметр х длина) | 362 х 254 х 63 340 х 93 |
| Масса, кг, не более: - блок приемовычислителя - блок антенный БА41 | 5,7 4,15 |
| Рабочие условия эксплуатации: температура окружающей среды, °С | от 15 до 35 |
наносится типографским способом на титульный лист руководства по эксплуатации и на защитной крышке блока приемовычислителя в виде наклейки.
В комплект поставки входят:
- навигационная аппаратура потребителей с угломерным каналом «НАП-УК» (индекс 14Ц830);
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу 84-15-02 МП «Инструкция. Навигационная аппаратура потребителей с угломерным каналом «НАП-УК» (индекс 14Ц830). Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в 10.06.2016 г.
Основное средство поверки:
- комплекс навигационный метрологический специального назначения КПА НАП, регистрационный номер 49312-12, пределы допускаемой абсолютной погрешности (по уровню вероятности 0,67) измерений горизонтальных углов ±1 угловая секунда, пределы допускаемой абсолютной погрешности (по уровню вероятности 0,67) измерений вертикальных углов ±1 угловая секунда, пределы допускаемой абсолютной погрешности (по уровню вероятности 0,997) формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе
дальномерного кода ±1 м, пределы допускаемой абсолютной погрешности (по уровню вероятности 0,997) формирования скорости изменения беззапросной дальности до НКА КНС ГЛОНАСС и GPS ±0,02 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
Навигационная аппаратура потребителей с угломерным каналом «НАП-УК» (индекс 14Ц830). Технические условия. ЦДКТ.464315.013 ТУ.
