| Номер в госреестре | 64584-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с плавающей крышей |
| Обозначение типа СИ | РВСПК-100000 |
| Изготовитель | Филиал компании "Эксон Нефтегаз Лимитед" в г.Южно-Сахалинске, г.Южно-Сахалинск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-100000 предназначены для измерения объема, а также приема, хранения и отпуска сырой нефти.
Резервуары представляют собой стальные сосуды цилиндрической формы с плавающей крышей.
Конструкция плавающей крыши - двудечная контактного типа с газонепроницаемым затвором и вторичным уплотнением.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

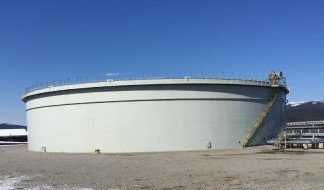

Резервуары стальные вертикальные цилиндрические с плавающей крышей РВСПК-100000 (№№ N1ABJ63301, N1ABJ63302) расположены на площадке нефтеотгрузочного терминала (НОТ) «Де-Кастри», Хабаровский край, Ульчский район, п. Де-Кастри.
отсутствует.
Т а б л и ц а 1
| Наименование характеристики | Значение | |
| № ABJ63301 | № ABJ63302 | |
| Номинальная вместимость, м3 | 100000 | 100000 |
| Вместимость «мертвой» полости, м3 | 2774,394 | 2655,902 |
| Вместимость резервуара, м3 на уровне 16050 мм на уровне 15940 мм | 112324,951 | 111450,313 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | |
| Средний срок службы до списания, лет, не менее | 20 | |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | минус 35 до плюс 50 от 84 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 2
| Наименование | Количество |
| 1 Резервуар стальной вертикальный цилиндрический РВСПК-100000 | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется в соответствии с документом ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Основное поверочное оборудование:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- нивелир с рейкой по ГОСТ 10528-90;
- термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Рекомендация. ГСИ. Масса нефти, Методика выполнения измерений с помощью стальных цилиндрических вертикальных градуированных резервуаров (резервная схема измерений количества и параметров качества нефти компании «Эксон Нефтегаз Лимитед» (терминал Де-Кастри)). Свидетельство об аттестации методики выполнения измерений № 242/91-06.
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
2 ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
3 ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)».
4 Техническая документация филиала компании «Эксон Нефтегаз Лимитед», Сахалинский филиал.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.07.2025 |
