| Номер в госреестре | 64465-16 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | модели PVS 3 |
| Изготовитель | "GRUNDFOS Holding A/S", Дания |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виброскорости.
Датчики представляют собой трёхосевые вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В корпусе датчика заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
Встроенный в датчик микроконтроллер одновременно обрабатывает данные виброскорости по трём осям и переводит их в интегральный аналоговый токовый выходной сигнал 4-20 мА, пропорциональный суммарной виброскорости по осям X, Y, Z.

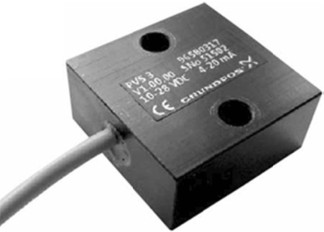

Внешний вид датчиков вибрации модели PVS 3 приведен на рисунке 1.
Программное обеспечение (ПО) служит для считывания цифрового выходного сигнала с встроенного вибропреобразователя, обработки данных и перевода информации в аналоговый выходной сигнал.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | [VIB_Sensor] |
| Номер версии (идентификационный номер) ПО | не ниже [V01.00.05] |
| Цифровой идентификатор ПО | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой датчика и процессом измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Метрологические и технические характеристики | Значения |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 20 |
| Диапазон рабочих частот, Гц | от 2 до 300 |
| Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне рабочих частот и диапазоне рабочих | ±6 |
| температур, % | |
| Выходной сигнал в диапазоне измерений, мА | от 4 до 20 |
| Напряжение питания (пост.), В | от 12 до 24 |
| Нормальная область значений температуры, °С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от 0 до 70 |
| Г абаритные размеры, мм, не более | |
| длина | 45 |
| ширина | 40 |
| высота | 20 |
| Масса, кг, не более | 0,3 |
Знак утверждения типа наносится на титульный лист паспорта методом печати.
Датчик вибрации модели PVS 3 1 шт.
Паспорт 1 экз.
осуществляется в соответствии с документом МП 64465-16 «Датчики вибрации модели PVS 3, изготавливаемые GRUNDFOS Holding A/S, Дания. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 февраля 2016 г.
Основные средства поверки: поверочная установка 2-ого разряда по ГОСТ 8.800-2012; мультиметр цифровой 34411А (Госреестр СИ № 47717-11).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам вибрации модели PVS 3
Техническая документация GRUNDFOS Holding A/S.
