| Номер в госреестре | 64406-16 |
| Наименование СИ | Инклинометр горизонтальный с цифровым регистратором |
| Обозначение типа СИ | Нет данных |
| Изготовитель | Компания "SISGEO S.r.l." |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометр горизонтальный с цифровым регистратором (далее по тексту-инклинометр) предназначен для измерений углов наклона.
Принцип действия инклинометра основан на преобразовании значений проекции вектора силы тяжести на чувствительные оси датчика наклона в электрический сигнал постоянного напряжения.
Инклинометр состоит из измерительного зонда, цифрового регистратора и комплекта кабелей.
Измерительный зонд инклинометра представляет собой герметичную цилиндрическую трубку, изготовленную из нержавеющей, стали, внутри которой расположены два датчика наклона. Оси чувствительных элементов датчиков взаимно перпендикулярны, что позволяет использовать дифференциальный метод измерений. На торцах зонда расположены два электрических разъёма, предназначенные для подключения цифрового регистратора. Также зонд снабжён двумя парами роликов, служащих для однозначного положения измерительного зонда внутри корпуса (оснастки) инклинометра (рисунок 1а).

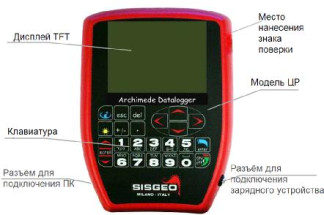

Цифровой регистратор представляет собой портативное устройство, предназначенное для регистрации данных, полученных от измерительного зонда. На лицевой стороне блока регистрации расположены жидкокристаллический дисплей и клавиатура. Также на корпусе цифрового регистратора расположены гнезда для подключения измерительного зонда, зарядного устройства и персонального компьютера (рисунок 16).
Инклинометр горизонтальный с цифровым регистратором. 1а - измерительный зонд, 1б - цифровой регистратор
Инклинометр поставляется вместе со встроенным программным обеспечением. Встроенное программное обеспечение установлено в ПЗУ регистратора и предназначено:
- для отображения функциональных параметров инклинометра;
- для проведения, отображения и передачи результатов измерений;
- для хранения заданных параметров конфигурации инклинометра и результатов измерений в энергонезависимой памяти;
К метрологически значимому относится всё встроенное ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Archimede 0.5.0 |
| Номер версии (идентификационный номер) ПО | не ниже 0.5.0 |
| Цифровой идентификатор ПО* | - |
| Другие идентификационные данные, если имеются | - |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 2.
| Название характеристики | Значение |
| Диапазон измерений угла, ° | от минус 30 до плюс 30 |
| Пределы допускаемой приведённой погрешности измерений угла, % | ±0,05 |
| Разрешение, ° | 0,0013 |
| Напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 0,480 |
| Протокол передачи данных | RS485 |
| Г абаритные размеры, мм, не более - измерительный зонд (длина х диаметр) - цифровой регистратор (длина х ширина х высота) | 850x30 210x100x285 |
| Масса, кг, не более - измерительный зонд - цифровой регистратор | 2,1 2 |
| Название характеристики | Значение |
| Условия эксплуатации - температура окружающего воздуха, °C; - относительная влажность воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа | от минус 30 до плюс 40 80 от 87 до 104 |
| Срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 40000 |
наносится на корпус цифрового регистратора методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Кол-во, шт |
| Измерительный зонд | 1 |
| Цифровой регистратор | 1 |
| Комплект кабелей с зарядным устройством | 1 |
| Комплект эксплуатационной документации в составе: - Паспорт nC-90318-SYSGEO-20124 «Инклинометр горизонтальный с цифровым регистратором»; | 1 |
| - Руководство по эксплуатации «Инклинометр горизонтальный с цифровым регистратором. Измерительный зонд»; | 1 |
| - Руководство по эксплуатации «Инклинометр горизонтальный с цифровым регистратором. Цифровой регистратор» | 1 |
| Методика поверки МП 253-15-305 «Инклинометр горизонтальный с цифровым регистратором. Методика поверки» | 1 |
Поверкаосуществляется по документу МП 253-15-305 «Инклинометр горизонтальный | с цифровым |
регистратором. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 08.02. 2016 г.
Основные средства поверки:
- Головка делительная оптическая ОДГ-5Э. Диапазон измерений 0-360°, пределы допускаемой абсолютной погрешности ±(5 + 5sin а/2)", где а - измеряемый угол.
Знак поверки наносится на Свидетельство о поверке и боковую поверхность корпуса регистратора.
Методика измерений содержится в документе Руководство по эксплуатации «Инклинометр горизонтальный с цифровым регистратором. Измерительный зонд».
Всего листов 4
Нормативные и технические документы, устанавливающие требования к инклинометру горизонтальному с цифровым регистратором
Техническая документация изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.03.2026 |
