| Номер в госреестре | 64301-16 |
| Наименование СИ | Измерители силы натяжения каната |
| Обозначение типа СИ | CY201200-4080 (ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920 (ZJ70DBS-CY20010-400-4920), CY201200-2400 (ZJ30DBS-CY20010-400-2400) |
| Изготовитель | "CCDC Logging Company Chongqing Instrument Factory", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400) (далее измерители) предназначены для измерения и регистрации величины силы нагрузки на крюке буровой установки при бурении или ремонте.
Принцип действия измерителей заключается в измерении силы натяжения неподвижного каната (Тн), которая определяется силой нагрузки на крюке (грузоподъёмностью FrF,) , кратностью полиспаста (числом ветвей полиспаста n) и выражается зависимостью: F^F^n.
Измерители конструктивно состоят из фиксатора неподвижного каната полиспаста, гидравлического преобразователя (датчика) силы, стрелочного индикатора, регистрирующего устройства и гидравлических соединительных шлангов.

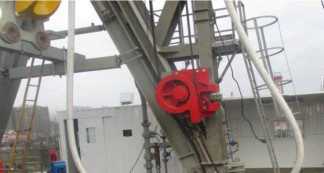

Фиксатор неподвижного каната состоит из основания, на котором установлены гидравлический преобразователь (датчик) силы и барабан крепления неподвижного каната с рычагом. Конец рычага соединён с гидравлическим преобразователем (датчиком) силы. Фиксатор неподвижного каната устанавливается на буровой вышке в месте закрепления неподвижного каната.
Гидравлический преобразователь (датчик) силы мембранного типа предназначен для преобразования силы натяжения неподвижного каната полиспаста в давление рабочей жидкости гидравлической системы.
В качестве стрелочного индикатора и регистрирующего устройства применяется гидравлический манометр, шкала индикатора именована в единицах силы. Регистрирующее устройство предназначено для регистрации на бумажном носителе величины нагрузки на крюке.
Нагрузка на крюке полиспаста через неподвижный канат полиспаста передаётся на гидравлический преобразователь (датчик) силы, который соединён гидравлическим шлангом со стрелочным индикатором и регистрирующим устройством. Величина нагрузки на крюке отображается на стрелочном индикаторе и записывается регистрирующим устройством.
Измерители выпускаются в трёх комплектациях, отличающихся типом фиксатора неподвижного каната и типом индикатора в зависимости от измеряемой грузоподъёмности.
1. Барабан закрепления неподвижного каната с рычагом.
2. Неподвижный канат полиспаста.
3. Г идравлический преобразователь (датчик) силы.
4. Регистрирующее устройство.
5. Стрелочный индикатор.
6. Гидравлический соединительный шланг.
7. Основание фиксатора неподвижного каната.
Таблица 1 - Основные технические характеристики
| 1 Наибольшая предельная нагрузка на крюке полиспаста, кН | 4920 | 4080 | 2880 |
| 2 Наименьшая предельная нагрузка на крюке полиспаста, кН | 20 | 20 | 20 |
| 3 Число ветвей полиспаста, n | 12 | 12 | 12 |
| 4 Наибольшая нагрузка на неподвижном конце полиспаста, кН | 410 | 340 | 240 |
| 5 Пределы допускаемой относительной погрешности измерения нагрузки индикатором в диапазоне св. 20 до 4920 кН (в % от измеряемой нагрузки) | ±1,0 | ±1,0 | ±1,0 |
| 6 Пределы допускаемой относительной погрешности регистрации нагрузки регистрирующим прибором в диапазоне св. 20 до 4920 кН (в % от измеряемой нагрузки) | ±2,5 | ±2,5 | ±2,5 |
| 7 Тип индикатора | XZZ500A | XZZ400B | XZZ250 |
| 8 Тип регистрирующего прибора | XZJ-00 | XZJ-00 | XZJ-00 |
| Фиксатор неподвижного каната | |||
| 9 Тип | JZG41 | JZG34A | JZG24 |
| 10 Габаритные размеры (ширина, высота, глубина), мм | 1160х1385х425 | 1275х1055х600 | 1275х 816х305 |
| 11 Диаметр каната, мм | 38 | 35 | 28 |
| Датчик силы | |||
| 12 Тип | XZC24 | XZC24 | XZC24 |
| 13 Выходное давление, мРа | 6,83 | 6 | 6 |
| 14 Габаритные размеры, мм | 0 280, длина 398 | ||
| 15 Рабочий диапазон температур, °С | от минус 40 до плюс 50 | ||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Наименование | Количество, шт. |
| Измеритель силы натяжения каната | 1 |
| Комплект гидравлических шлангов | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП ТИнТ 184/1-2016 | 1 |
осуществляется по документу МП ТИнТ 184/1-2016 «Измеритель силы натяжения каната серий CY201200-4080(ZJ40DB S-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400). Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 25.01.2016 г.
Основные средства поверки:
- динамометры растяжения, 2 разряд по ГОСТ 8.640-2014, погрешность ±0,24 %.
Знак поверки наносится на свидетельство о поверке.
содержатся в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям силы натяжения каната серий CY201200-4080(ZJ40DBS-CY20010-400-4080, ZJ50DBS-CY20010-400-4080), CY201200-4920(ZJ70DBS - CY20010-400-4920), CY201200-2400(ZJ30DBS- CY20010-400-2400)
Техническая документация изготовителя «CCDC Logging Company Chongqing Instrument Factory», Китай.
