| Номер в госреестре | 64235-16 |
| Наименование СИ | Системы измерений толщины |
| Обозначение типа СИ | ИТ-3А-7К |
| Изготовитель | ООО "КОНВЕЛС Автоматизация", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений толщины ИТ-3А-7К (далее - СИТ) предназначены для бесконтактных измерений толщины листового проката.
Конструктивно СИТ состоит из С-образной рамы, в которой установлены блок излучателя и детектора (с ионизационной камерой), станции оператора и шкафа с электронным оборудованием для обработки информации. В блок излучателя, в зависимости от контролируемой толщины листового проката, устанавливается источник на основе радионуклида Am-241 или Cs-137. Для обдува рамы от пыли, масла и иных мелкодисперсных загрязнителей, создания в скобе избыточного давления и обдува измерительного окна в СИТ предусмотрен комплект пневмооборудования, с помощью которого обеспечивается подвод очищенного, осушенного воздуха в рабочую зону. В процессе работы С-образная рама перемещается на измерительную позицию для беспрерывного измерения толщины листа проката. С-образная рама и шкаф с электронным оборудованием оснащены системой термостатирования.
Вычислительный блок производит обработку результатов измерений толщины, производя компенсацию по сплавам, осуществляет аналоговый и цифровой ввод/вывод, управляет положением С-образной рамы посредством электродвигателя и редуктора. Для управления измерительной системой используется станция оператора. На экране отображается меню, которое обеспечивает доступ ко всем функциям СИТ.
Принцип действия СИТ основан на зависимости изменения интенсивности излучения рассеянного гамма-излучения от поглощения в измеряемом материале. На интенсивность поглощения влияет состав, плотность и толщина измеряемого материала.

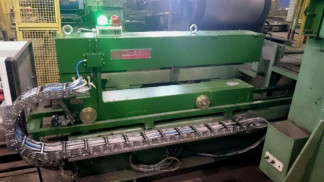

Общий вид СИТ представлен на рисунке 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KETM.exe |
| Номер версии (идентификационный номер) ПО | 1.X.X |
Программное обеспечение встроено в блок сбора и обработки данных и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Радионуклидный источник, используемый в СИТ | Am-241, Cs-137 |
| Диапазон измерений толщины, мм | |
| СИТ с радионуклидным источником Am-241 | от 0,2 до 4,0 |
| СИТ с радионуклидным источником Cs-137 | от 1,5 до 12,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины*, мкм | ±12,5 |
| Повторяемость на диапазонах: | |
| от 0,2 до 2 мм включ. | ±1 мкм |
| св. 2 до 8 мм включ. | ±0,1 % |
| св. 8 до 12 мм | ±0,15 % |
| Масса СИТ, кг, не более | 500 |
| Габаритные размеры С-образной рамы, мм: | |
| длина | от 700 до 1800 |
| высота | от 400 до 1500 |
| ширина | от 200 до 600 |
| Параметры электропитания: | |
| напряжение, В | 220-яа1 |
| частота, Гц | 50±1 |
| Диапазон рабочих температур с использованием системы термостатирования, °C | от -5 до +60 |
| *Примечание: в диапазоне температур от +5 до +35 °C без использования системы | |
| термостатирования | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерения
| № п/п | Наименование | Количество, шт. |
| 1 | СИТ | 1 |
| 2 | Шкаф электронного оборудования | 1 |
| 3 | Станция оператора | 1 |
| 4 | Распределительная коробка | 1 |
| 5 | Шкаф пневмооборудования | 1 |
| 6 | Кабели, шланги (комплект) | 1 |
| 7 | Подставка для контрольных образцов | 1 |
| 8 | Методика поверки | 1 экз. |
| 9 | Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 64235-16 «Системы измерений толщины ИТ-3А-7К. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 января 2016 г.
Основные средства поверки: набор мер толщины из стали TRM-Fe (Госреестр №44108-10); Комплект мер толщины (Госреестр № 58710-14).
Знак поверки наносится на свидетельство о поверке.
изложены в руководстве по эксплуатации системы измерений толщины ИТ-3А-7К.
Нормативные и технические документы, устанавливающие требования к системе измерений толщины ИТ-3А-7К
ТУ-4276-002-60552125-2014 «Система измерения толщины ИТ-3А-7К. Технические условия».
| Зарегистрировано поверок | 55 |
| Поверителей | 3 |
