| Номер в госреестре | 64035-16 |
| Наименование СИ | Комплексы гамма-спектрометрические программно-аппаратные |
| Обозначение типа СИ | Эко ПАК |
| Изготовитель | ООО "ЭкоСфера", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений энергий фотонного излучения и определения радионуклидного состава объектов.
Конструктивно комплексы состоят из блока детектирования (далее - БД), цифрового спектрометрического устройства (далее - СУ) и, в зависимости от условий заказа, низкофоновой защитной камеры (НЗК) для повышения чувствительности за счет снижения уровня фонового излучения.
В основу работы комплекса положен принцип преобразования энергии фотонного излучения в чувствительном объеме полупроводникового детектора из особо чистого германия (ОЧГ) в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации СУ.
Дополнительно может быть реализовано определение активности (удельной, объемной, поверхностной) гамма-излучающих радионуклидов объектов радиологического контроля в соответствии с ГОСТ 8.638-2013 «Метрологическое обеспечение радиационного контроля» только при наличии аттестованных в установленном порядке методик измерений. Определенные заказчиком геометрии счетных образцов, указанные в методике измерений, должны быть при этом занесены в свидетельство о первичной (периодической) поверке для последующего метрологического обслуживания.
Конструктивно БД выполнен в виде единого блока, содержащего детектор из кристалла ОЧГ и двухсекционного предусилителя (далее - ПУ) с промежуточным дифференцированием. СУ типа MCA 527 или Multispectrum HYBRID состоит из усилителя, многоканального анализатора (МКА), узла управления комплексом, источников питания.
Комплексы выпускаются в модификациях Эко ПАК-01, Эко ПАК-02 и Эко ПАК-03, которые отличаются характеристиками БД, системой охлаждения и наличием или отсутствием НЗК.
Для удобства использования предусмотрены тележка, зарядное устройство (инвертор) «МАСКОТ» и устройство для хранения и заливки жидкого азота TP35.
Эко ПАК-01- комплексы для регистрации фотонного излучения на основе детекторов из особо чистого германия (ОЧГ) типа GPD.
Варианты исполнения:
Эко ПАК-01-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-01-2 с электромеханическим охлаждением и СУ;
Эко ПАК-01-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-02 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов типа GCD;
Варианты исполнения:
Эко ПАК-02-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-02-2 с электромеханическим охлаждением и СУ;
Эко ПАК-02-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-03 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов типа GCDX;
Варианты исполнения:
Эко ПАК-03-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-03-2 с электромеханическим охлаждением и СУ;
Эко ПАК-03-3 с криостатами объемом более 10 л, НЗК и СУ, а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Для вариантов исполнения комплекса Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2 возможно монолитное исполнение (единый корпус - рабочее название «Monolith»), когда в едином корпусе совмещены БД, ПУ, блок питания, система охлаждения с помощью криоохладителя Стирлинга с пульсирующей трубкой и криоконтроллером.
Комплексы могут быть использованы в условиях стационарных и передвижных лабораторий при радиологическом контроле объектов окружающей среды, материалов и продуктов промышленного и сельскохозяйственного производства, медико-биологических объектов, а также для применения на объектах и предприятиях атомной промышленности.

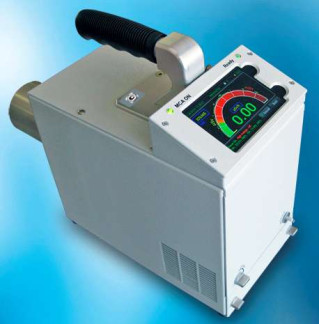

Внешний вид составных частей вариантов исполнения комплексов, мест пломбировки и размещения знака утверждения типа приведены на рисунках 1-8.
С \
место пломбировки и размещения знака утверждения
1- БД; 2- блок питания; 3 и 4 - аккумуляторы 12 В; 5 и 6 - аккумуляторы 24 В;
2- 7 - инвертор; 8 - зарядное устройство с 3-мя ячейками для аккумуляторов 12 В;
3- 9 - зарядное устройство с 6-ю ячейками для аккумуляторов 24 В;
4- 10 - соединительные кабели и USB кабель.
Рисунок 3 - Расположение составных частей переносного комплекса для вариантов исполнения Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2
Рисунок 9 - Внешний вид устройства для хранения и заливки жидкого азота TP35
Программное обеспечение (далее - ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.
Идентификационные данные ПО приведены в таблицах 1-6.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpectraLine |
| Номер версии (идентификационный номер) ПО | не ниже 1.5.3874 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | a9025f89* |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpectraLineGP |
| Номер версии (идентификационный номер) ПО | не ниже 1.5.3874 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7207ec79* |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpectraLine Handy |
| Номер версии (идентификационный номер) ПО | не ниже 1.5.3874 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 368cd539* |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpectraLineNM |
| Номер версии (идентификационный номер) ПО | не ниже 1.5.3874 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4c00ec5d * |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 5
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | asw2.exe |
| Номер версии (идентификационный номер) ПО | 15.08.1 для версии 18.99.9 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0256C3B5 ** |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 6
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeSAS.exe |
| Номер версии (идентификационный номер) ПО | не ниже 0.2.b1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 68B0105F * |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Примечания:
* - цифровой идентификатор ПО для указанного номера версии. При комплектации ПО другой версии в сопроводительной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания.
** - цифровой идентификатор ПО для номера версии 15.08.1. При комплектации ПО другой версии в сопроводительной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания.
ПО защищено электронным ключом от несанкционированного доступа к настройкам. Без электронного ключа пользователь не имеет доступа к управлению СУ.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблице 7.
Таблица 7
| Наименование характеристики | Значение характеристики |
| Диапазон энергий фотонного излучения, кэВ: | |
| Эко ПАК-01, все варианты исполнения | от 3 до 1500 |
| Эко ПАК-02, все варианты исполнения | от 40 до 10000 |
| Эко ПАК-03, все варианты исполнения | от 3 до 10000 |
| Наименование характеристики | Значение характеристики |
| Энергетическое разрешение для линий фотонного излучения с энергиями: | |
| - для линии 5,9 кэВ (радионуклид 55Fe), эВ | |
| Эко ПАК-01 | от 145 до 650 |
| Эко ПАК-03 | от 650 до 860 |
| - для линии 122,1 кэВ (радионуклид 57Co), эВ | |
| Эко ПАК-01 | от 465 до 800 |
| Эко ПАК-02 | от 825 до 1250 |
| Эко ПАК-03 | от 825 до 1000 |
| - для линии 1332,5 кэВ (радионуклид 60Co), кэВ | |
| Эко ПАК-01 | от 1,75 до 2,30 |
| Эко ПАК-02 | от 1,75 до 2,30 |
| Эко ПАК-03 | от 1,75 до 2,00 |
| Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % | ±0,04 |
| Максимальная загрузка спектрометрического тракта комплекса, с-1, не менее | 1105 |
| Временная нестабильность характеристики преобразования за 24 ч непрерывной работы, %, не более | 1 |
| Время установления рабочего режима (без учета времени охлаждения БД), мин, не более | 30 |
| Нестабильность энергетической характеристики преобразования за 24 часа непрерывной работы (после установления рабочего режима), %, не более | 0,025 |
| Количество каналов СУ | до 16 384 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 100 до 260 от 47 до 65 |
| Питание СУ от элемента АА (аккумулятора) с номинальным напряжением, В | 12 |
| Потребляемая мощность, не более: | |
| - от источника постоянного тока, Вт | 2,5 |
| - от сети переменного тока, В А | 55 |
| Габаритные размеры, (длина х ширина х высота), мм, не более: | |
| - Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1, Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2: | 900 х 450 х 980 |
| - Эко ПАК-01-3, Эко ПАК-02-3, Эко ПАК-03-3: | |
| БД | 900 х 450 х 980 |
| СУ | 300 х 180 х 80 |
| НЗК | 600 х 700 х 1500 |
| Масса, кг, не более | |
| - Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1 | 16 |
| - Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-03-2 | 30 |
| - Эко ПАК-01-3, Эко ПАК-02-3, Эко ПАК-03-3 | 1500 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Наименование характеристики | Значение характеристики |
| Средний срок службы, лет, не менее | 3 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C: | от 5 до 50 |
| - относительная влажность окружающего воздуха при температуре 35°С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится методом компьютерной графики на титульный лист документа «Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации» и на корпус в виде специальной наклейки.
Комплект поставки приведен в таблице 8.
Таблица 8
| Обозначение | Наименование | Количество |
| СФАТ.412125.006 | Комплекс Эко ПАК в составе: | |
| Блок детектирования | 1* | |
| Спектрометрическое устройство | 1* | |
| Персональный компьютер | 1* | |
| Предусилитель с охлаждаемым входным каскадом | 1* | |
| Криостат | 1* | |
| Двухпортовый сосуд Дьюара 7л | 1* | |
| Г ибридная система охлаждения | 1* | |
| SpectraLine, SpectraLineGP, SpectraLineHandy, SpectraLineNM, ASW2, GeSAS | Комплект ПО функционирования комплекса и обработки данных | 1* |
| Комплект кабелей | 1* | |
| Транспортный кейс для БД | 1* | |
| НЗК | Низкофоновая защитная камера | 1* |
| Блок питания | 1* | |
| Аккумуляторы 12 В | 2* | |
| Аккумуляторы 24 В | 2* | |
| «МАСКОТ» | Инвертор | 1* |
| Зарядное устройство с 3 ячейками для аккумуляторов 12 В | 1* | |
| Зарядное устройство с 6 ячейками для аккумуляторов 24 В | 1* | |
| Дополнительные сервисные блоки: | ||
| Тележка в сборе со свинцовой защитой и коллиматорами | 1* | |
| Заливная воронка | 1* | |
| Обозначение | Наименование | Количество |
| TP35 | Устройство для хранения и заливки жидкого азота | 1* |
| Лазерный дальномер | 1* | |
| Встроенный GPS-навигатор | 1* | |
| Wi-Fi маршрутизатор | 1* | |
| Автомобильное зарядное устройство для батарей | 1* | |
| Запасной предусилитель | 1* | |
| Коробка с инструментами | 1* | |
| Кабельные разьемы | 2* | |
| Устройство бесперебойного питания | 1* | |
| СФАТ.412125.006 РЭ | Руководство по эксплуатации | 1 |
| Свидетельство о поверке | 1 | |
| Примечание *Поставка и количество согласно заказу | ||
осуществляется в соответствии с документом СФАТ.412125.006 РЭ (раздел 6) «Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30 ноября 2015 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (регистрационный № 44591-10).
Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации СФАТ.412125.006 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам гамма-спектрометрическим программно-аппаратным Эко ПАК
1 ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
2 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
3 ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
4 Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации СФАТ.412125.006 РЭ.
