Установки измерительные УИ, 63837-16

Установки измерительные (далее - установки) предназначены для автоматизированных измерений (вычислений) массы и среднего массового расхода сырой нефти, массы и среднего массового расхода сырой нефти без учета воды, объема и среднего объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, и передачи данных о результатах измерений и индикации работы на верхний уровень автоматизированной системы управления технологическим процессом в системах герметизированного сбора нефти и попутного газа нефтяных промыслов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	63837-16
Наименование СИ	Установки измерительные
Обозначение типа СИ	УИ
Изготовитель	ОАО "Трубодеталь", г.Челябинск
Год регистрации	2016
Срок свидетельства	25.04.2021
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

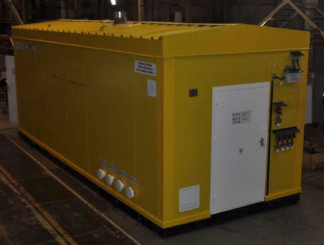

Установка состоит из технологического блока (далее - ТБ) и блока местной автоматики (далее - БМА) и комплекта средств жизнеобеспечения.

В состав ТБ входят распределительный и измерительный модули.

В состав БМА входят: система измерения и обработки информации (далее - СОИ), шкаф силового управления, шкаф пожарной сигнализации.

Установки выполнены в блочном исполнении и представляют собой совокупность технологического, вспомогательного оборудования и средств измерений, предназначенных для выработки сигналов измерительной информации в форме, удобной для автоматической и ручной обработки и передачи в систему управления.

В установке реализовано 2 схемы измерений.

Принцип работы установки основан на измерении расходомерами-счетчиками параметров потока продукции нефтяной скважины. При подаче на вход установки продукции нефтяной скважины (газожидкостной смеси) установка обеспечивает попеременное наполнение и опорожнение сепаратора жидкостью (первая схема), при этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых расходов (объемных или массовых), массы и объема, влагомер регистрирует текущее содержание воды в жидкости.

При работе по второй схеме в сепарационной емкости поддерживается постоянный уровень с помощью кранов с электроприводами на газовой и жидкостной линиях и системы регулирования. При этом, как и в первой схеме, расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых расходов, массы и объема, влагомер регистрирует текущее содержание воды в жидкости.

Перечень основных СИ, которыми комплектуются модификации УИ, приведены в таблице 1.

Условное обозначение УИ:

УИ-Х-Х-Х-ХХ-ХХ-ХХ-ХХ-ХХХХ ТУ 3667-045-04834179-2015

1 2 3 4 5 6 7 8 9

где: 1 - сокращенное наименование: УИ - установка измерительная;

2 - исполнение для способа измерения: 1 - режим постоянного слива; 2 - режим циклических измерений;

3 - условное обозначение для примененного расходомера (в соответствии с таблицей 1);

4 - условное обозначение для примененного контроллера (в соответствии с таблицей 1);

5 - номинальный диаметр DN присоединительных трубопроводов на входе измеряемой среды, (по таблице 3);

6 - номинальный диаметр DN присоединительных трубопроводов на выходе измеряемой среды, мм (по таблице 3);

7 - номинальное давление PN, МПа;

8 - количество входных трубопроводов, подключаемых к УИ скважин (от 1 до 14);

9 - максимальный массовый расход жидкости, м3/сут.

Перечень основных средств измерений (далее - СИ, которыми комплектуются модификации УИ, приведены в Таблице 1).

Таблица 1 - Перечень основных СИ, которыми комплектуются модификации установок

Наименование средства измерений

Зарегистрировано поверок	4
Поверителей	1
Актуальность данных	25.06.2025

Поверители

ООО "НМОП"

4 поверки

Номер в ГРСИ РФ:

63837-16

Производитель / заявитель:

ОАО "Трубодеталь", г.Челябинск

Год регистрации:

2016

Cрок действия реестра:

25.04.2021
