Установка поверочная газовая УПГ 5000, 63672-16

Назначение

Установка поверочная газовая УПГ 5000 (далее - установка), предназначена для воспроизведения объемного расхода и объема газа при проведении поверки, калибровки и испытаний счетчиков, расходомеров и преобразователей объемного расхода и объема газа (далее - ПР).

Описание

Принцип действия установки основан на сравнении показаний объемного расхода и объема воздуха, измеренного поверяемым (испытываемым) средством измерений, с объемным расходом и объемом воздуха, воспроизведенным установкой.

Установка стационарного типа, конструктивно состоит из следующих частей:

-    трех блоков расходных сопел (БРС), в состав каждого блока входит комплект из нескольких критических сопел;

-    трех измерительных линий в комплекте с набором сменных измерительных участков, предназначенных для установки поверяемых (калибруемых) средств измерений;

-    средств измерений утвержденных типов, используемых для контроля параметров воздуха и режимов работы установки: преобразователей температуры измерительных 644E (Pt100), датчиков давления Метран-150Т0, датчиков перепада давления Метран-150CD, мановакуумметров МВПЗ-УУ2, преобразователя измерительного влажности и температуры ДВ2, барометра-анероида БАММ;

-    турбокомпрессора воздушного производительностью до 6000 м3/ч;

-    комплекта трубопроводов с запорной арматурой;

-    устройства управления установкой, в состав которого входит пульт рабочего стола, измерительно-вычислительный комплекс ИВК «Вектор-02» и рабочее место оператора (АРМ оператора);

-    системы электропитания установки.

В качестве эталона расхода газа в установке используются критические сопла. Значения градуировочных коэффициентов сопел и эталонных расходов через сопла определены экспериментально в соответствии с ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

Установка обеспечивает выполнение следующих функций:

-    воспроизведение объема и объемного расхода газа;

-    выполнение приведения (корректировки) значений воспроизведенного объема и объемного расхода к заданным условиям;

-    индикации и регистрации результатов измерений.

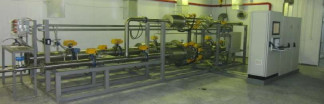

Общий вид установки представлен на рисунке 1, место нанесения знака поверки (маркировочная табличка) представлено на рисунке 2.

Программное обеспечение

Установка имеет программное обеспечение (ПО), которое представлено встроенным ПО измерительно-вычислительного комплекса и автоматизированного рабочего места оператора «АРМ». Программное обеспечение на персональном компьютере через интерфейс по протоколу Modbus Ethernet управляет работой модулей расположенных в шкафах управления. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Цифровой идентификатор ПО расчитывается по алгоритму CRC32.

Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики установки

Технические характеристики установки

Диаметр условного прохода поверяемых ПР, мм    20, 25, 32, 40, 50, 65, 80, 100, 150

Количество одновременно поверяемых ПР, штук    1

Габаритные размеры установки длинахширинахвысота, м, не более    15,0*4,0*2,20

Масса установки в комплекте с турбокомпрессором, кг, не более    7000 Метрологические характеристики установки:

Диапазон воспроизводимых расходов по линии 1, м3/ч    от 1,0 до 17

Диапазон воспроизводимых расходов по линии 2, м3/ч    от 10 до 500

Диапазон воспроизводимых расходов по линии 3, м3/ч    от 500 до 5000 Пределы допускаемой относительной погрешности установки

при воспроизведении объемного расхода и объема газа, %    ±0,3

Диапазон измерений температуры измеряемой среды, оС    от плюс 15 до плюс 30 Пределы допускаемой абсолютной погрешности измерений

температуры измеряемой среды, оС    ±0,2

Диапазон измерений относительной влажности воздуха, %    от 0 до 90 Пределы допускаемой абсолютной погрешности измерений

относительной влажности воздуха, %    ±2

Диапазон измерений давления воздуха, кПа    от минус 60 до 100

Пределы допускаемой приведенной погрешности измерений давления воздуха, %    ±0,075

Диапазон измерений перепада давления, кПа    от 0 до 63

Пределы допускаемой приведенной погрешности измерения перепада давления, %    ±0,075 Условия эксплуатации:

Температура окружающего воздуха, °С    от плюс 15 до плюс 30

Относительная влажность воздуха, % не более    80

Атмосферное давление, кПа    от 94 до 106

Напряжение питающей сети, В    220+33; 380+57

Частота питающей сети, Гц    50±1

Максимальная потребляемая мощность, кВт    180

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на раме рабочего стола установки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность установки поверочной газовой УПГ 5000 представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу 4381.015.35349845.УПГ МП «Установка поверочная газовая УПГ 5000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 19.10.2015 г. Основные средства поверки:

- государственный первичный эталон объемного и массового расхода газа ГЭТ 118-2013 с диапазоном расхода от 3 10-3 до 16000 м3/ч, с пределами относительной погрешности ±0,1 %;

Сведения о методах измерений

Методика измерений приведена в документе 4381.015.35349845.УПГ РЭ «Установка поверочная газовая УПГ 5000. Руководство по эксплуатации»;

Нормативные документы, устанавливающие требования к установке поверочной газовой УПГ 5000

ГОСТ Р 8.618-2014 «ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
