| Номер в госреестре | 63605-16 |
| Наименование СИ | Наборы мер коэффициента световозвращения |
| Обозначение типа СИ | НМКС-02 |
| Изготовитель | ООО "ПЛТ Оптикс", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер коэффициента световозвращения НМКС-02 (далее по тексту - наборы) предназначены для передачи размера единицы коэффициента световозвращения (КСВ) дорожных знаков и дорожной разметки и коэффициента светоотражения при диффузном освещении (КСО) дорожной разметки и используются в качестве рабочего эталона при поверке (калибровке) ретрорефлектометров.
Принцип действия наборов основан на отражении светового потока источника света под определенными углами. Геометрия освещения/ наблюдения минус 4°, 5°, 20°, 30°, 40°, 45° / (0,20°, 0,33°, 0,5°, 1°, 1,5°). Световозвращение происходит за счет использования в пленке микрошариков или микропризм, находящихся в прозрачном полимере и выполняющих роль сферических или призматических линз.
Наборы состоят из двух комплектов мер:
- комплект мер КСВ дорожных знаков;
- комплект мер КСВ и КСО дорожной разметки.
Комплект мер КСВ дорожных знаков состоит из 12 (двенадцати) металлических пластин размером 10x10 см с наклеенными на них световозвращающими пленками для дорожных знаков типа А, Б и В по ГОСТ Р 52290-2004 желтого, синего, белого и красного цветов
Таблица 1
| Номер меры | Тип пленки | Цвет |
| 01-01-2015 | А | желтый |
| 01-02-2015 | А | синий |
| 01-03-2015 | А | белый |
| 01-04-2015 | А | красный |
| 01-05-2015 | Б | желтый |
| 01-06-2015 | Б | синий |
| 01-07-2015 | Б | белый |
| 01-08-2015 | Б | красный |
| 01-09-2015 | В | желтый |
| 01-10-2015 | В | синий |
| 01-11-2015 | В | белый |
| 01-12-2015 | В | красный |
Комплект мер КСВ и КСО дорожной разметки состоит из 3 (трех) металлических пластин размером 24x60см с наклеенными на них световозвращающими лентами по ГОСТ Р 54306-2011 белого, желтого и оранжевого цветов
Таблица 2
| Номер меры | Марка ленты | Цвет |
| 01-13-2015 | Stamark™ Серия A380SD | белый |
| 01-14-2015 | Stamark™ Серия 650 | желтый |
| 01-15-2015 | Stamark™ Серия 650 | оранжевый |
Все меры помещаются в футляр, устройство которого предохраняет их от резких ударов и загрязнения.

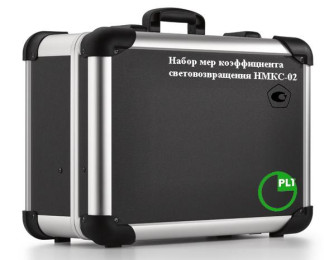

Внешний вид набора представлен на рисунке 1.
приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон номинальных значений коэффициента световозвращения Rl*: - комплект мер КСВ дорожных знаков, кд/(м лк) - комплект мер КСВ и КСО дорожной разметки, мкд/(м лк) | от 0,2 до 1000 от 100 до 500 |
| Диапазон измерений коэффициента светоотражения при диффузном освещении Qd комплект мер КСВ и КСО дорожной разметки, мкд/ (м2 ■ лк)** | от 100 до 300 |
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения, %: - комплект мер КСВ дорожных знаков - комплект мер КСВ и КСО дорожной разметки | ± 3 ± 5 |
| Пределы допускаемой относительной погрешности измерений коэффициента светоотражения при диффузном освещении комплект мер КСВ и КСО дорожной разметки, % | ± 5 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, мм, не более - корпус одной меры из состава комплекта мер КСВ дорожных знаков - корпус одной меры из состава комплекта мер КСА и КСО дорожной разметки - футляра | 100x100 240x600 450x660x250 |
| Масса набора в футляре, кг, не более | 9,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 94 до 106 |
| * Действительные значения коэффициента световозвращения мер определяются для геометрий освещения/ наблюдения минус 4°, 5°, 20°, 30°, 40°, 45° /(0,20°, 0,33°, 0,5°, 1°, 1,5°) при первичной поверке набора | |
| ** Действительные значения коэффициента яркости при диффузном освещении для комплекта мер КСВ и КСО дорожной разметки определяются при первичной поверке набора | |
наносится на титульный лист руководства по эксплуатации набора и на этикетку футляра типографским способом.
Таблица 4
| Наименование | Количество, шт. |
| Набор мер коэффициента световозвращения НМКС-02 | 1 |
| Футляр | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 011.М4-16 «Государственная система обеспечения единства измерений Наборы мер коэффициента световозвращения НМКС-02. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 января 2016 г.
Основные средства поверки:
Государственный вторичный эталон единиц коэффициента световозвращения в диапазоне от 1 до 10000 кд/(м лк) и коэффициента силы света в диапазоне от 1 до 100000 мкд/лк. Регистрационный номер 2.1.ZZA.0077.2015 Основные метрологические характеристики:
диапазон измерений коэффициента световозвращения: 1 - 10000 кд/(м лк) диапазон измерений коэффициента силы света: 1 - 100000 мкд/лк относительная погрешность измерения коэффициента световозвращения ± 1,5 % относительтная погрешность измерения коэффициента силы света ± 1,5 %
Знак поверки наносится на свидетельство о поверке.
«Наборы мер коэффициента световозвращения НМКС-02. Руководство по эксплуатации», раздел 6.
Нормативные документы, устанавливающие требования к наборам мер коэффициента световозвращения НМКС-02
1 ГОСТ Р 52290-2004 «Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования»
2 ГОСТ Р 51256-2011 «Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования»
3 ГОСТ Р 54809-2011 «Технические средства организации дорожного движения. Разметка дорожная. Методы контроля»
4 ГОСТ Р 54306-2011 «Дороги автомобильные общего пользования. Изделия для дорожной разметки. Полимерные ленты. Технические требования»
5 ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»
