| Номер в госреестре | 63131-16 |
| Наименование СИ | Весы специальные |
| Обозначение типа СИ | FS3000 |
| Изготовитель | "Feige Filling GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы специальные FS3000 (далее - весы) предназначены для измерений массы при статическом взвешивании жидких веществ после дозирования.
Весы специальные FS3000 выпускаются фирмой «Feige Filling GmbH» (Германия) и встраиваются в полуавтоматические дозирующие устройства на комплексных линиях жидких веществ, поставляемых фирмой «Feige Filling GmbH» (Германия).
Конструктивно весы состоят из терминала и взвешивающего модуля, включающего весоизмерительные датчики и аналого-цифровой преобразователь. Принцип действия весов основан на преобразовании деформации одного или четырех упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналого-цифровой электрический сигнал, передаваемый в систему управления дозирующего устройства. Терминал выполнен в виде отдельного модуля, соединенного со взвешивающим модулем кабелем связи и имеет жидкокристаллический дисплей, буквенноцифровую клавиатуру и дополнительные функциональные клавиши.
Основные функции терминала:
- проведение самотестирования (диагностики) основных узлов дозирующего устройства, в том числе весов, и ведение архива результатов самотестирования;
- отображения текущего состояния дозирующего устройства, этапа работы;
- управление заданием массы тары, нагрузки (разливаемой жидкости) и процессом налива;
- хранение и отображение технических характеристик основных узлов дозирующего устройства, в том числе весов.
Весы выпускаются нескольких модификаций, различающихся метрологическими и техническими характеристиками, формой и размерами грузоприемного устройства: TYPE 4, TYPE 6, TYPE 8, TYPE 9.
В цикле дозирования производится два статических взвешивания - взвешивание пустой тары и взвешивание после завершения розлива.
Весы оснащены следующими дополнительными устройствами:
- устройствами установки нуля:
- полуавтоматическим устройством установки нуля;
- устройством первоначальной установки нуля;
- устройством слежения за нулем;
- устройствами тарирования:
- устройством уравновешивания тары;
- устройством взвешивания тары.

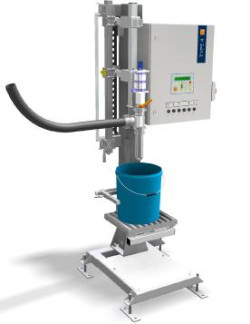

Фотографии внешнего вида полуавтоматического дозирующего устройства со встроенными весами специальными FS3000 представлены на рисунке 1 (а - г). Поверительное клеймо (знак поверки в виде наклейки) наносится на лицевую поверхность терминала (места нанесения обозначены стрелками).
Рисунок 1 - Внешний вид полуавтоматического дозирующего устройства со встроенными весами специальными FS3000 (типы 4, 6, 8, 9)
Система управления оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозирующего устройства, вывод данных на экран и передача на внешние электронные устройства.
ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО | не ниже 2.00 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики | ||||||
| TYPE 4 | TYPE 6 | TYPE 8 | TYPE 9 | ||||
| Максимальная нагрузка Мах1/ Мах2, кг | 6 / 15 | 15 / 30 | 30 / 60 | 600 / 1500 | 1500 | 2000 | 300 |
| Минимальная нагрузка, Min, кг | 0,05 | 0,1 | 0,2 | 4 | 10 | 20 | 2 |
| Поверочное деление, e1/e2, кг | 0,002 / 0,005 | 0,005 / 0,01 | 0,01 / 0,02 | 0,2 / 0,5 | 0,5 | 1 | 0,1 |
| Действительная цена деления, d1/d2, кг | 0,002 / 0,005 | 0,005 / 0,01 | 0,01 / 0,02 | 0,2 / 0,5 | 0,5 | 1 | 0,1 |
| Диапазон уравновешивания тары, кг | 100% Max | ||||||
| Пределы допускаемой погрешности весов, кг, при первичной поверке (в эксплуатации) в интервалах: до 500 е включ. свыше 500 е до 2000 е включ. свыше 2000 е до Мах включ. | ±0,5 е (1,0 е) ±1,0 е (1,5 е) ±1,5 е (3,0 е) | ||||||
| Время установления показаний, с, не более | 2 | ||||||
| Параметры электропитания напряжение, В / частота, Гц | 100-240 / 50 | ||||||
| Потребляемая мощность, В А, не более | 500 | ||||||
| Габаритные размеры дозирующего устройства с весами, мм | 1005х1066х3400 | 2335x1700x3500 | 1920х1770х3400 | 1100х1066х3400 | |||
| Г абаритные размеры грузоприемного устройства, мм | 400 x 500 x 3400 | 1100x1500x3500 | 1100x1500x3400 | 620 x 600 x 3400 | |||
| Диапазон рабочих температур, °С | от 5 до 40 | ||||||
наносится типографским способом на титульном листе Руководства по эксплуатации. Комплектность средства измерений
Полуавтоматическое дозирующее устройство со встроенными весами специальными FS3000 в комплекте
Руководство по эксплуатации и техническому обслуживанию Паспорт на весы специальные FS3000
Методика поверки весов специальных FS3000 МП 54-241-2015 Поверка
осуществляется по документу МП 54-241-2015 «ГСИ. Весы специальные FS3000. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2015 г.
Эталонные средства измерений, используемые при поверке: гири класса точности М1 по ГОСТ OIML R 111-1-2009 (четвертого разряда по ГОСТ 8.021-2005).
Методика измерений представлена в Паспорте на весы.
Нормативные и технические документы, устанавливающие требования к весам специальным FS3000
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы «Feige Filling GmbH», Германия.
