| Номер в госреестре | 63027-16 |
| Наименование СИ | Спектрометры эмиссионные |
| Обозначение типа СИ | LECO (мод. GDS500A, GDS850A) |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 03.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные LECO (модели GDS500A, GDS850A) (далее -спектрометры) предназначены для количественного химического анализа черных и цветных металлов и покрытий.
Принцип действия спектрометров основан на катодном распылении и последующем возбуждении атомов образца при помощи тлеющего разряда в лампе Гримма в атмосфере аргона при пониженном давлении с контролируемыми параметрами напряжения, тока и давления.
Спектрометр представляет собой прибор, состоящий из полихроматоров, измерительных преобразователей, лампы Гримма.
Переход возбужденных атомов в основное состояние приводит к эмиссии оптического излучения с характерными длинами волн. Тлеющий разряд дает возможность стабильного возбуждения атомов определяемых компонентов и обеспечивает линейную зависимость массовой доли определяемых компонентов от интенсивности эмиссии фотонов. Для измерения интенсивности оптического излучения с высоким спектральным разрешением используются полихроматоры с голографическими дифракционными решетками и фотоумножителями (GDS850) или CCD-матрицами (GDS500) в качестве измерительных преобразователей.
Модели спектрометров отличаются количеством измерительных каналов, спектральным диапазоном, детекторами. Спектрометр GDS 850А может быть дооснащен: модулем для проведения послойного анализа; турбомолекулярным насосом; источником радиочастотного возбуждения для анализа непроводящих покрытий.
Управление работой спектрометров и обработка измерительной информации осуществляется с помощью программного обеспечения.
Спектрометры оснащены программным обеспечением (ПО), позволяющим осуществлять диагностику технического состояния системы, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
ПО спектрометров заложено в микроконтроллере в процессе производства и защищено от доступа. Наименование ПО обозначено в соответствии с наименованием моделей спектрометров модели GDS-500A, GDS-850A. Наименование ПО и номер версии ПО идентифицируется при включении спектрометра путем вывода на экран номера версии и при обращении к соответствующему подпункту меню.
Идентификационные данные ПО
| Идентификационные данные | Значения для модели | |
| GDS500A | GDS850A | |
| Идентификационное наименование ПО | GDS500A | GDS850A |
| Номер версии ПО | не ниже 1.74 | не ниже 4.80 |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные | - | - |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

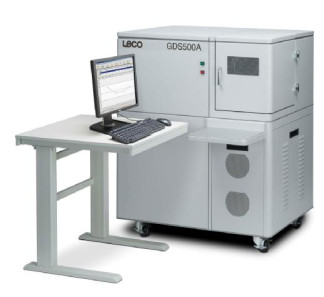

Фотографии внешнего вида спектрометров представлены на рисунках 1 и 2. Места нанесения знака поверки в виде наклейки обозначены стрелками.
| Наименование характеристик | Значение характеристик для модели | |
| GDS500A | GDS850A | |
| Спектральный диапазон, нм | от 149 до 460 | от 119 до 800 |
| Диапазон рабочих температур, оС | от 15 до 30 | |
| Пределы допускаемой абсолютной погрешности спектрометра при измерении массовой доли контрольных элементов в сплавах на основе железа, %: - хром, в диапазонах: | ||
| - от 0,050 до 0,10 % вкл.; | ± 0,008 | |
| - св. 0,10 до 0,20 % вкл.; | ± 0,016 | |
| - св. 0,20 до 0,50 % вкл.; | ± 0,024 | |
| - св. 0,50 до 1,00 % вкл.; | ± 0,04 | |
| - св. 1,00 до 2,00 % вкл. | ± 0,08 | |
| - никель, в диапазонах: | ||
| - от 0,050 до 0,10 % вкл.; | ± 0,012 | |
| - св. 0,10 до 0,20 % вкл.; | ± 0,016 | |
| - св. 0,20 до 0,50 % вкл.; | ± 0,03 | |
| - св. 0,50 до 1,00 % вкл.; | ± 0,06 | |
| - св. 1,00 до 2,00 % вкл. | ± 0,08 | |
| Диаметр анализируемого образца, мм, | 15 | |
| не менее | ||
| Г абаритные размеры, мм, не более | 1180х 1050х 800 | 1400х 870х1300 |
| Масса, кг, не более | 239 | 725 |
| Параметры источника питания: | ||
| - напряжение, В | 230±10 % | |
| - частота, Гц | 50 / 60 | |
| Потребляемая мощность, В • А, не более | 3020 | |
| Средний срок службы, лет | 10 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, С | от 15 до 30 | |
| - относительная влажность воздуха, % | от 20 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
наносится на корпус спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
- спектрометр;
- руководство по эксплуатации;
- методика поверки МП 74-241-2014;
- расходные материалы.
осуществляется по документу МП 74-241-2014 «ГСИ. Спектрометры эмиссионные LECO (модели GDS 500A, GDS 850A). Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 12 сентября 2014 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П, ГСО 2489-91 - 2497-91 (аттестованные значения - массовая доля элементов от 0,046 до 2,59 %, абсолютная погрешность от ± 0,001 % до ± 0,04 %).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на спектрометры эмиссионные LECO (модели GDS500A, GDS850A)
Техническая документация изготовителя «LECO Corporation», США.
