| Номер в госреестре | 62183-15 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | MEGA 10-100-10 D |
| Изготовитель | "FORM+TEST Seidner & Co. GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная MEGA 10-100-10 D предназначена для измерения нагрузки (усилий) при проведении механических испытаний образцов бетонов и других строительных материалов на сжатие и изгиб.
Принцип действия машины испытательной MEGA 10-100-10 D (далее машины или MEGA 10-100-10 D) основывается на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Машина представляет собой измерительную установку, включающую в себя силовую раму с неподвижной верхней и подвижной нижней нажимными плитами (траверсами) для каждой испытательной секции. Нижняя плита перемещается с помощью нагружающего гидравлического поршня.
Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, которые обеспечивают измерения силы при деформации образцов испытываемых материалов, а так же управления нагружающим устройством и вывода результатов измерений на цифровой индикатор.

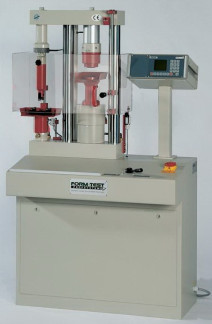

Внешний вид машины испытательной MEGA 10-100-10 D, представлен на рисунке 1.
Программное обеспечение DigiMess M-10 (ПО) машины испытательной MEGA 10-100-10 D считается встроенным ПО и является целиком метрологически значимым. DigiMess M-10 осуществляет функции управления работой машины, обработки и хранения измерительной информации. В ПО предусмотрена система паролей для ограничения доступа к настройкам корректирующих коэффициентов (калибровки) машины.
Программное обеспечение DigiMess M-10 имеет следующие идентификационные признаки, приведенные в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DigiMess M-10 |
| Номер версии (идентификационный номер) ПО | DMES V9.34S |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
ПО имеет уровень защиты от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
| Пределы измерений силы на сжатие, кН | от 2 до 100 |
| Пределы измерений силы на изгиб, кН | от 0,4 до 10 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±2 |
| Диапазон рабочих температур, °С | от +21 до +25 |
| Потребляемая мощность, В-А | 1,1 |
| Габаритные размеры, мм (ш*г*в) | 1100x650x1750 |
наносится методом гравировки на маркировочную табличку, закрепленную на корпусе машины испытательной MEGA 10-100-10 D, а также на титульный лист эксплуатационной документации методом типографской печати.
| Наименование | Количество |
| Машина испытательная MEGA 10-100-10 D | 1 шт. |
| Эксплуатационная документация | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется в соответствии с документом МП 62183-15 «Машина испытательная MEGA 10-100-10 D. Методика поверки», утвержденным ФБУ «Ростовский ЦСМ»
11.12.2014 г..
Основные средства поверки: динамометры 2-го разряда по ГОСТ 8.640-2014, погрешность ±0,24 %.
В соответствии с эксплуатационной документацией.
Нормативные и технические документы, устанавливающие требования к машине испытательной MEGA 10-100-10 D
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования».
ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения силы».
Техническая документация фирмы «FORM+TEST Seidner & Co. GmbH», Германия.
