Термометр биметаллический TB14-100, 62160-15

Назначение

Термометр биметаллический модели TB14-100 (далее - термометр) предназначен для измерения температуры масла на газотурбинной электростанции «Новоуренгойского газохимического комплекса».

Описание

Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометр относится к показывающим стрелочным приборам погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллона. Корпус термометра изготовлен из легкого сплава алюминия, термобаллон термометра - из нержавеющей стали.

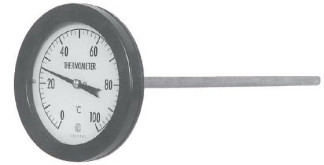

Фото общего вида термометра представлено на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С.......................................................................от 0 до 100

Пределы допускаемой приведенной погрешности, % (от шкалы).........................................±2

Габаритные размеры термометра, мм:

-    диаметр корпуса......................................................................................................................122

-    диаметр термобаллона..............................................................................................................10

-    длина монтажной части термобаллона.................................................................................100

Масса, г.......................................................................................................................................480

Рабочие условия эксплуатации:

-    диапазон температур окружающей среды, °С......................................от минус 5 до плюс 55

-    относительная влажность, %...............................................................................................до 95

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

Термометр биметаллический модели TB14-100 Паспорт

1 шт. 1 экз. 1 экз.

Методика поверки Поверка

осуществляется по документу МП 62160-15 «Термометр биметаллический модели TB14-100. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.07.2015 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой абсолютной погрешности ±0,03 °С в диапазоне от минус 50 до плюс 400 °С, ±0,06 °С в диапазоне свыше плюс 400 °С;

-    термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методах измерений

Метод прямых измерений.

Нормативные и технические документы, устанавливающие требования к термометру биметаллическому модели TB14-100

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы «NAGANO KEIKI CO., LTD.», Япония.
