| Номер в госреестре | 61684-15 |
| Наименование СИ | Резервуар вертикальный стальной с плавающей крышей |
| Обозначение типа СИ | М0041-ТК-В006 |
| Изготовитель | ЗАО "Трест Коксохиммонтаж", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В006 (далее резервуар или М0041-ТК-В006) предназначен для учета объема и хранения нефтепродуктов.
Резервуар представляет собой закрытый металлический сосуд в форме вертикального цилиндра с плавающей крышей.
Резервуар снабжен дренажными отверстиями для отвода атмосферных осадков и лестницами для доступа на плавающую крышу.
На боковых стенках резервуара и на плавающей крыше предусмотрены люки - лазы для обслуживания резервуара, смотровые и монтажные люки.

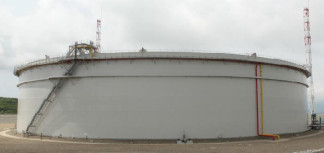

Общий вид резервуара представлен на рисунке 1.
Номинальная вместимость, м3
100000;
±0,1;
95400;
18000;
до плюс 54; 40.
Пределы допускаемой относительной погрешности определения вместимости, %
Г абаритные размеры:
- внутренний диаметр, мм
- высота цилиндрической части, мм У словия эксплуатации
- диапазон рабочих температур, °С от минус 21 Средний срок службы, не менее, лет
Таблица 1
| Наименование | Количество |
| Резервуар вертикальный стальной с плавающей крышей М0041-ТК-В006 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется в соответствии с ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная с грузом Р30Н2Г, 2-го класса точности, до 30000 мм;
- рулетка измерительная Р50Н2К, 2-го класса точности, до 50000 мм;
- толщиномер ультразвуковой А1207, погрешность 0,05 мм;
- штангенциркуль ТТТЦ II 0 - 250, погрешность 0,05 мм.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному с плавающей крышей М0041-ТК-В006
1. ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
2. ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
3. ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 26.07.2025 |
