| Номер в госреестре | 61629-15 |
| Наименование СИ | Рейки водомерные переносные с успокоителем |
| Обозначение типа СИ | ГР-23М и ГР-23М-01 |
| Изготовитель | ООО "Гидрометеоприбор", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рейки водомерные переносные с успокоителем ГР-23М и ГР-23М-01 (далее рейки) предназначены для измерения уровня воды.
Принцип действия реек основан на измерении высоты уровня воды при помощи измерительной шкалы, нанесенной на рейки.
Рейки представляют собой резервуар в виде трубы, выполненной из органического стекла. На трубе нанесена шкала. В нижнюю часть рейки установлено дно, защищенное металлическим подпятником, в котором имеются отверстия для забора воды. Вверху рейка заканчивается втулкой с рычагом, позволяющим открывать и закрывать клапан. В верхней части трубы имеется отверстие, предназначенное для выхода воздуха при заполнении успокоителя водой и слива ее после измерения уровня.
Рейки водомерные переносные с успокоителем ГР-23М и ГР-23М-01 различаются своими метрологическими характеристиками и комплектностью. Рейка ГР-23М-01 дополнительно комплектуется удлиненной рукояткой и планкой с уровнем TS.

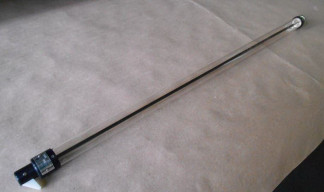

Внешний вид реек представлен на рисунках 1 и 2.
Основные метрологические и технические характеристики реек представлены в таблице 1.
Таблица 1
| Наименование параметра | Значение | |
| ГР-23М | ГР-23М-01 | |
| Диапазон измерений уровня, мм | 40 - | 1000 |
| Цена деления шкалы, мм | 10 | 2 |
| Допускаемые отклонения, мм | ||
| - общей длины шкалы; | ±2,5 | ±1,0 |
| - длины интервалов между | ±1,5 | ±0,5 |
| двумя несоседними штрихами | ||
| в пределах любых десяти делений; | ||
| - длины интервалов между | ±1,0 | ±0,5 |
| двумя соседними штрихами | ||
| Г абаритные размеры, мм, не более | 1115х46х62 | 1150х46х90 |
| Масса, кг, не более | 1,0 | |
| Средний срок службы, лет | 8 | |
Условия эксплуатации:
- диапазон температуры воды, °С от +1 до +30;
- диапазон температуры окружающего воздуха, °С от +1 до +40;
- относительная влажность воздуха при
температуре +35 °С, %, не более 95.
наносится на поверхность реек, не имеющую отметок шкалы, методом штемпелевания и типографским способом на титульный лист паспорта.
Комплектность реек представлена в таблице 2.
Таблица 2
| Наименование | Количество |
| Рейка | 1 шт. |
| Удлиненная рукоятка* | 1 шт. |
| Планка с уровнем TS* | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 2512-0012-2014 | 1 экз. |
* - для рейки ГР-23М-01.
осуществляется по документу МП 2512-0012-2014 «Рейки водомерные переносные с успокоителем ГР-23М и ГР-23М-01. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в апреле 2015 г.
Основным средством поверки является лента измерительная 3-го разряда по ГОСТ Р 8.763-2011.
Методики измерений приведены в документе:
«Рейки водомерные переносные с успокоителем ГР-23М и ГР-23М-01. Паспорт», 2015 г.
Нормативные и технические документы, устанавливающие требования к рейкам водомерным переносным с успокоителем ГР-23М и ГР-23М-01
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. «Рейки водомерные переносные с успокоителем ГР-23М и ГР-23М-01. Технические условия. ТУ 4312-23 -89122011 -2014».
