| Номер в госреестре | 60293-15 |
| Наименование СИ | Анализаторы топлив многофункциональные |
| Обозначение типа СИ | PetroSpec PPA мод. GS |
| Изготовитель | "PetroSpec" (РАС), США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы топлив многофункциональные серии PetroSpec PPA модели GS предназначены для измерения объемной доли оксигенатов (эфиры, спирты), ароматических углеводородов, олефинов и бензола в неэтилированных бензинах, а также моторного и исследовательского октанового числа.
Принцип действия анализатора основан на регистрации спектра поглощения в среднем и ближнем ИК- диапазонах. Каждый компонент анализируемого топлива имеет индивидуальную спектральную кривую поглощения с определенным набором пиков. Интенсивность поглощения в области пиков пропорциональна содержанию в топливе определяемого компонента. По результатам этих измерений программное обеспечение позволяет расчетным путем определить содержание насыщенных углеводородов, содержание кислорода, летучесть и индекс испаряемости для автомобильных бензинов.
Анализаторы оснащены термоэлектрической системой контроля и стабилизации температуры, способной нагревать или охлаждать оптическую систему анализатора в зависимости от температуры окружающего воздуха.
Анализатор градуируется фир-мой-изготовителем при выпуске из производства по многокомпонентным модельным образцам; при необходимости библиотека градуировочных данных может быть дополнена пользователем с помощью несложного специализированного фирменного программного обеспечения.
Результаты измерений и расчетные эксплуатационные характеристики отображаются на алфавитно-цифровом дисплее или распечатываются на принтере. Анализатор хранит в памяти до 99 результатов, которые могут передаваться на внешний компьютер для дальнейшей обработки и хранения. Внешний вид анализатора приведен на рисунке 1.

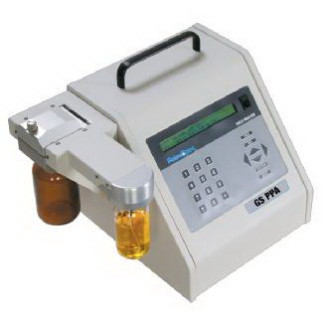

Рис.1 Модель PetroSpec PPA GS Программное обеспечение
Программное обеспечение анализатора ПО «PetroSpec PPA» используется для управления анализатором, обработки и сохранении полученной информации об анализируемых объектах. К метрологически значимой части ПО относится компонент PetrospecR.exe, который выполняет следующие функции:
Всего листов 4
управление прибором; установка режимов работы прибора; построение калибровочной зависимости; расчет определяемых характеристик топлива; обработка и хранение результатов измерений.
Идентификационные данные автономного ПО анализаторов приведены таблице 1. Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PetrospecR |
| Номер версии (идентификационный номер) ПО | 2.0.14 и выше |
| Цифровой идентификатор ПО* | 7431f894d56daecac3c8d2f7d0b7e86d (md5) |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты в соответствии с Р 50.2.077-2014 «средний». Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Основные метрологические и технические характеристики анализаторов топлив многофункциональных серии PetroSpec PPA модели GS приведены в таблицах 2 и 3.
Таблица 2. Диапазоны измерений объемной доли компонентов и октанового числа:_
| Метилтретбутиловый эфир | от 0,05 до 20,0 % |
| Этанол | от 0,05 до 15,0 % |
| Олефины | от 0,05 до 30,0 % |
| Ароматические углеводороды | от 0,05 до 60,0 % |
| Бензол | от 0,05 до 5,0 % |
| Моторное октановое число | от 77 до 96 |
| Исследовательское октановое число | от 86 до 104 |
Таблица 3. Пределы допускаемой погрешности анализатора при измерении объемной доли компонентов (относительной) и октанового числа топлив (абсолютной):_
| Метилтретбутиловый эфир | ± 5 % |
| Этанол | ± 10 % |
| Олефины | ± 15 % |
| Ароматические углеводороды | ± 5 % |
| Бензол | ± 10 % |
| Моторное октановое число | ±2 |
| Исследовательское октановое число | ± 2 |
Таблица 4.
Повторяемость показаний анализатора при измерении объемной доли компонентов и октанового числа топлив, не более:_
| Метилтретбутиловый эфир | 0,15 % |
| Этанол | 0,15 % |
| Олефины | 0,5 % |
| Ароматические углеводороды | 0,5 % |
| Бензол | 0,05 % |
| Моторное октановое число | 1 |
| Исследовательское октановое число | 1 |
3
Минимальный объем анализируемой пробы, см 3
Время установления рабочего режима, мин, не более 30
Г абаритные размеры, ширина х высота х длина, мм 250х250х300
Масса, кг, не более 12 Напряжение питающей сети переменного тока, В 220 (-15 %; +10 %)
Потребляемая мощность, В А, не более 300
Частота питающей сети переменного тока, Гц 50 х 1
Средний срок службы, лет 10 Условия эксплуатации:
диапазон температуры окружающего воздуха от 15 до 32 °С
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной печати и на боковую поверхность анализатора с помощью наклейки.
Анализатор
Внешний блок питания 120/240 В Большие бутылки для образцов Малые бутылки для образцов Топливные фильтры из тефлона Комплект трубок
Диск (CD ROM) с программным обеспечением (версия R)
Кабель для последовательного порта Руководство по эксплуатации на русском языке Методика поверки МП 203-0038-2014
осуществляется по методике поверки МП 203-0038-2014 "Анализаторы топлив многофункциональные серии PetroSpec PPA модели GS. Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25 декабря 2014 г.
Основные средства поверки - стандартные образцы состава и детонационной стойкости бензина (С4) - ГСО 8143-2002, стандартный образец состава бензина (С2) - ГСО 8142-2002.
Сведения о методиках измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам топлив многофункциональным серии PetroSpec PPA модели GS
Техническая документация изготовителя.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации по техническом регулировании
Всего листов 4
