| Номер в госреестре | 59935-15 |
| Наименование СИ | Счетчик частиц в жидкости |
| Обозначение типа СИ | Ultra DI 50 |
| Изготовитель | "Particle Measuring Systems", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчик частиц в жидкости Ultra DI 50 (далее - счетчик) предназначен для измерений счетной концентрации взвешенных в деионизованной воде частиц.
Конструктивно счетчик выполнен в виде моноблока, в котором размещены оптикоаналитическая и охлаждающая системы. Основными элементами оптико-аналитической системы являются источник света (лазерный диод), фокусирующая система, фотоприемник, проточная измерительная ячейка (капилляр) и микропроцессор. Охлаждающая система состоит из двух вентиляторов, наружного фильтра и двух внутренних высокоэффективных воздушных фильтров. Счетчик подсоединяется к магистрали с деионизованной водой. Управление счетчиком и индикация результатов измерений осуществляются на компьютере на базе программы Facility Net. Связь с компьютером - через интерфейс RS-232 с помощью протокола связи PMS. Питание счетчика осуществляется от сети переменного тока. Счетчик имеет аналоговый выход (4 - 20) мА, дополнительно комплектуется расходомером для контроля уровня объемного расхода деионизованной воды.
Принцип работы счетчика основан на регистрации ослабления оптического излучения. Частицы жидкости проходят в капилляре через освещенный измерительный объем и затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, количество последовательных затенений фотоприемника определяет количество частиц, счетная концентрация рассчитывается относительно объемного расхода 1 л/мин. Микропроцессор преобразует сигнал с фотоприемника в цифровой сигнал, обрабатывает и сохраняет результаты измерений, которые доступны для системы отображения по ее запросу. Представление выходных данных результатов измерений предусмотрено в цифровом и графическом виде - дифференциальные и (или) интегральные значения счетной концентрации в зависимости от размеров частиц.

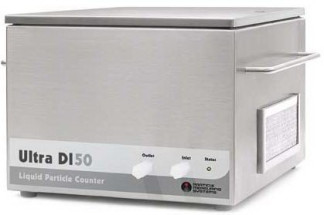

Внешний вид счетчика, обозначение места для размещения знака утверждения типа и
Счетчик имеет встроенное программное обеспечение (ПО), разработанное фирмой «Particle Measuring Systems». Основные функции ПО: обработка, вычисление, хранение и передача результатов измерений на компьютер.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Ultra DI50 | Ultra DI50 | не ниже 2.0 | - | - |
ПО идентифицируется при подключении счетчика к компьютеру. Идентификационное наименование, версия ПО и заводской номер счетчика отображаются в окне отчета о статусе счетчика. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.02.077-2014.
Основные метрологические и технические характеристики счетчика приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пороговые значения размеров частиц, регистрируемых в измерительных каналах, мкм | 0,05; 0,10; 0,15; 0,20 |
| Максимальная измеряемая счетная концентрация частиц в жидкости, см | 104 |
| Пределы допускаемой приведенной* погрешности измерений счетной концентрации частиц в жидкости, % | ± 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 5) Гц, В | 220 ± 20 |
| Потребляемая мощность, В-А, не более | 240 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 440 х 260 х 480 |
| Масса, кг, не более | 19,5 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, - атмосферное давление, кПа | от 15 до 30 от 30 до 95 без конденсата от 84 до 106,7 |
| Номинальный объемный расход анализируемой жидкости, мл/мин | 1000±100 |
| * Погрешности измерений счетной концентрации частиц в жидкости | нормированы как |
приведенные к максимальному значению измерений.
наносится на лицевую часть счетчика в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность счетчика приведена в таблице 3. Таблица 3
| Наименование | Кол-во | Примечание |
| 1 Счетчик частиц в жидкости Ultra DI 50, зав. № 82579 | 1 | |
| 2 Расходомер FC-100-2 | 1 | |
| 3 Кабель питания | 1 | |
| 4 Комплект соединительных кабелей | 1 | |
| 5 Комплект принадлежностей | 1 | |
| 6 Программное обеспечение «Facility Net» | 1 | |
| 7 «Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации» | 1 | |
| 8 «Расходомер FC-100-2. Руководство по эксплуатации» | 1 | |
| 9 Методика поверки | 1 |
осуществляется в соответствии с документом МП-640-022-14 «Инструкция. Счетчик частиц в жидкости Ultra DI 50. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 года.
Основные средства поверки:
рабочий эталон единицы счетной концентрации частиц в взвесях в соответствии с поверочной схемой по ГОСТ 8.606-2012, допускаемая относительная погрешность измерений счетной концентрации частиц в жидкости не более ± 7 %.
секундомер СОСпр, емкость минутной шкалы 60 мин., ц.д. 1 мин. емкость секундной шкалы 60 с, ц.д. 0,2 с, класс точности 2
«Счетчик частиц в жидкости Ultra DI 50. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к счетчику частиц в жидкости Ultra DI 50
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов».
2 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
