| Номер в госреестре | 59500-14 |
| Наименование СИ | Весы рольганговые |
| Обозначение типа СИ | Mossner-RGW01 |
| Изготовитель | "August Mossner GmbH + Co. KG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы рольганговые Mossner-RGW01 (далее - весы) предназначены для измерения массы плоских слитков из алюминия на рольганговом конвейере 1-ого литейного цеха ОАО «РУСАЛ Саяногорск» в статическом режиме.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются прибором весоизмерительным и выводятся в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства и прибора весоизмерительного PR5410 (госреестр № 49844-12) производства фирмы «Sartorius Mechatronics T&H GmbH», Германия. Грузоприемное устройство представляет собой грузоприемную раму с рольгангами, которая опирается на шесть датчиков типа PR6201 (госреестр № 48814-11) производства фирмы «Sartorius Mechatronics T&H GmbH», Германия.

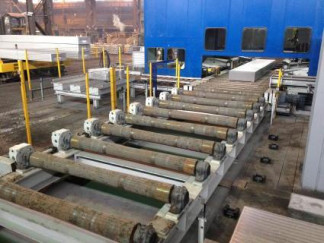

Общий вид весов Mossner-RGW01 представлен на рисунке 1.
Программное обеспечение (ПО) прибора PR5410 является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню прибора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается установкой защитной пломбы, блокирующей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Идентификационные данные ПО прибора PR5410 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Rel.02.10.188500 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен |
| Другие идентификационные данные (при наличии) | отсутствуют |
Переключатель юстировки С Рисунок 2 - Общий вид и схема пломбирования прибора PR5410
Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Конструкция прибора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.
| Max, т | Min, т | г к 43 II е | n | Интервалы взвешивания, т | Пределы доп. погрешности при первичной поверке, кг |
| от 0,2 до 5 включительно | ±5 | ||||
| 30 | 0,2 | 10 | 3000 | свыше 5 до 20 включительно | ±10 |
| свыше 20 до 30 включительно | ±15 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль.........................± 0,25 е
Диапазон рабочих температур.......................................................от минус 5 до + 40 °С
Габаритные размеры весов (ширина х длина), мм.............................................3100 х 7200
Вероятность безотказной работы весов за 2000 часов, не менее.............................................0,92
Средний срок службы, лет, не менее.........................................................................................10
Знак утверждения типа наносят способом фотохимпечати на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3
| № | Наименование | Кол-во |
| 1 | Весы рольганговые Mossner-RGW01 зав. № 01/2014 в сборе | 1 |
| 2 | Комплект эксплуатационной документации: | |
| - руководство по эксплуатации весов M-RGW01.4274.01.РЭ | 1 | |
| - методика поверки M-RGW01.4274.01.MП | 1 | |
| - руководство по эксплуатации прибора PR5410 | 1 |
осуществляется по документу M-RGW01.4274.01.Mn «Весы рольганговые Mossner-RGW01, зав. № 01/2014. Методика поверки.», утвержденному ГЦИ СИ ФГУП «СНИИМ» 15 сентября 2014 г. Основное поверочное оборудование - гири классов точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.
содержатся в документе «Весы рольганговые Mossner-RGW01, зав. № 01/2014. Руководство по эксплуатации M-RGW01.4274.01.РЭ».
Нормативные и технические документы, устанавливающие требования к весам рольганговым Mossner-RGW01:
1 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения
массы.
2 Техническая документация компании «August Mossner GmbH + Co. KG», Германия.
Лист № 4 Всего листов 4
осуществление торговли, выполнение работ по расфасовке товаров.
