| Номер в госреестре | 59313-14 |
| Наименование СИ | Манометр дифференциальный |
| Обозначение типа СИ | 109QE-10-(FUY)O |
| Изготовитель | "Mid-West Instrument", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Манометр дифференциальный модель 109QE-10-(FUY)Q (далее по тексту - манометр) предназначен для измерений разности давлений жидкостей и газов в составе установок разделения воздуха 2хТ1300 на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве упругого элемента используется трубка Бурдона.
Одним концом трубка соединена с входным штуцером манометра, который является присоединительным элементом к измеряемой среде, а второй конец запаян и расположен кон-сольно. Под давлением среды консольно расположенный конец трубки Бурдона перемещается -трубка стремится распрямиться. Величина этого перемещения пропорциональна величине давления.
Корпус манометра изготовлен из нержавеющей стали марки 316 SS.

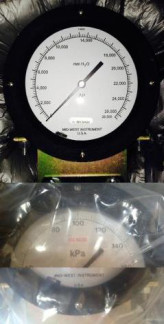

Внешний вид манометра приведен на рисунке 1.
Таблица 1
| Диапазон измерений разности давлений, мм вод. ст. (кПа) | от 0 до 26500 (от 0 до 259,9) |
| Пределы допускаемой основной приведенной погрешности, % | ± 1 |
| Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха , %/10 °С | ± 0,5 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 93 |
| Диаметр, мм, не более | 143 |
1 шт;
1 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр эталонный грузопоршневой МП-60, пределы измерений от 1,25 до 60 МПа, ПГ ±0,01 %.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к манометру дифференциальному модель 109ОЕ-10-(ЕиУ)О
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (ОАО «Евраз Нижнетагильский металлургический комбинат»).
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 31.07.2025 |
