| Номер в госреестре | 59176-14 |
| Наименование СИ | Преобразователи деформации |
| Обозначение типа СИ | VH15000 |
| Изготовитель | "Telemac SAS", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи деформации VH15000 (далее преобразователи) предназначены для измерения относительных деформаций растяжения и сжатия (линейных перемещений) в бетонных конструкциях (зданиях, плотинах) или скальных массивах.
Принцип работы преобразователей основан на возбуждении струны импульсом электромагнитного поля и создания переменной ЭДС от ее собственных колебаний при помощи электромагнитной головки, установленной посредине струны. Деформация среды передается струне, изменяя ее натяжение, и, следовательно, частоту собственных колебаний. Изменение частоты колебания струны, в свою очередь, ведет к изменению магнитных характеристик цепи со встроенной («сенсорной») катушкой. На выходе преобразователя контролируют переменный сигнал, пропорциональный частоте колебания струны, наведенный в «сенсорной» катушке. По измеренному периоду колебаний струны определяют относительные осевые деформации базы преобразователя.
Преобразователи состоят из сплошного цилиндрического корпуса и 6-ти струн закреплённых внутри преобразователя и равномерно расположенных по его диаметру.

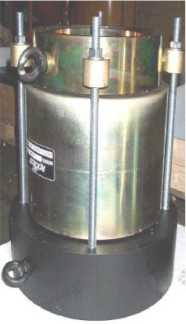

Внешний вид преобразователя приведен на рисунке 1.
Технические характеристики | Лист № 2 Всего листов 3 Таблица 1 |
| Наименование характеристики | Значение |
| Диапазон измерения относительной деформации на 1 м, мкм | от 0 до 1350 |
| Рабочий диапазон частот, Гц | от 1600 до 3000 |
| Пределы допускаемой относительной погрешности измерения относительной деформации, % | ±1 |
| Напряжение питания постоянного тока, В | 12 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 40 до 80 |
| Габаритные размеры (высотахдиаметр), мм, не более | 203,2x386,1 |
| Масса (длинахдиаметр), кг, не более | 110 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Преобразователь деформации VH15000 Паспорт
1 шт. 1 шт. 1 экз.
Методика поверки Поверка
осуществляется по документу МП 59176-14 «Преобразователи деформации VH15000. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки: головка измерительная серии 1, 2, 3, 4 (г/р № 23005-13); частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Приводятся в паспорте «Преобразователи деформации VH15000»
Нормативные и технические документы, устанавливающие требования к преобразователям деформации VH15000
Техническая документация фирмы «Telemac S.A.S», Франция
