Резервуары вертикальные стальные цилиндрические РВС-18000, 58958-14

Назначение

Резервуары вертикальные стальные цилиндрические РВС - 18000 (далее резервуар) предназначены для измерений объема светлых нефтепродуктов.

Описание

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра с стационарной крышей.

Крыша резервуара - самонесущая купольная, состоящая из щитов заводского изготовления и элементов настила, привариваемых к элементам каркаса по периметру.

На боковых стенках и крыше резервуара предусмотрены люки-лазы для обслуживания резервуара, смотровые, монтажные и замерные люки.

Днище резервуара состоит из листов центральной части и кольцевых окраек, собираемых при монтаже полистовым методом.

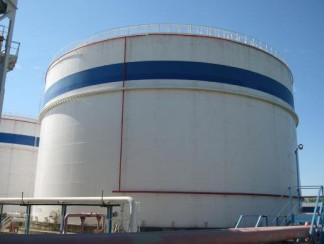

Резервуар снабжен лестницами для доступа на крышу и оборудован парогенератором. Общий вид резервуаров представлен на рисунке 1.

Номинальная вместимость, м1,

Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)

18000

± 0,1

35 500

18895

398

Габаритные размеры, мм, не более:

-    диаметр

-    высота

Масса, т, не более

Температура окружающей среды, оС    от минус 30 до плюс 50

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность

Резервуар вертикальный стальной цилиндрический РВС - 18000    1 шт.,

Паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Перечень основных средств поверки приведен в таблице 1 Таблица 1- Перечень основных средств поверки

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС - 18000

Лист № 4 Всего листов 4

4. ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

- проведение таможенных операций.
