Анализаторы пыли CEL-712 Microdust Pro, 58759-14

Назначение

Анализаторы пыли CEL-712 Microdust Pro (далее - анализаторы) предназначены для измерения массовой концентрации аэрозольных частиц различного происхождения.

Описание

Принцип действия анализаторов основан на регистрации оптического излучения. Луч, формируемый лазерным диодом, попадает в измерительную камеру и рассеивается аэрозольными частицами, пересекающими луч. Рассеянное излучение собирается под малыми углами конденсором и направляется на фотоприемник. Интенсивность рассеянного излучения аэрозольных частиц пропорциональна массовой концентрации частиц.

Конструктивно анализаторы состоят из двух блоков (рис. 1) - измерительного зонда и блока обработки сигналов, соединённых гибким кабелем для передачи данных.

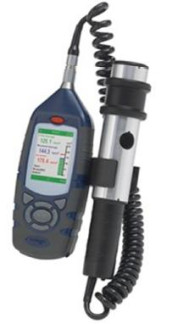

Рисунок 1 - Внешний вид анализатора пыли CEL-712 Microdust Pro

В анализаторе отсутствует система принудительной прокачки аэрозольной пробы.

Для получения измерительной информации в единицах массовой концентрации пыли (мг/м3) анализаторы должны быть предварительно отградуированы на месте эксплуатации (например, с использованием гравиметрического метода по ГОСТ Р 545782011 «Воздух рабочей зоны. Аэрозоли преимущественно фиброгенного действия. Общие принципы гигиенического контроля и оценки воздействия»). Для этого совместно с анализатором могут поставляться конструкционные элементы, позволяющие подключать внешний побудитель расхода непосредственно к измерительному зонду с последующим отбором анализируемой пробы на аналитический фильтр.

Анализаторы оснащены следующими интерфейсами: цифровым mini-B USB / RS-232 и аналоговым.

Анализаторы имеют встроенное и автономное программное обеспечение (ПО). ПО предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д. Управление анализаторами осуществляется с помощью встроенного ПО. Автономное ПО «Casella Insight» предназначено для передачи данных из памяти анализатора на персональный компьютер. К метрологически значимой части встроенного ПО относится всё ПО, автономного ПО - файл «Casella Insight.exe». Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик учтено влияние ПО.

Технические характеристики

1.    Диапазон показаний массовой концентрации пыли, мг/м3    от 0 до 2,5 104

2.    Диапазон измерений массовой концентрации пыли, мг/м    от 0,1 до 1500

3.    Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %    ±20

Примечание. Метрологические характеристики установлены с применением тестового аэрозоля.

4.    Г абаритные размеры и масса блоков анализатора приведены в таблице 2.

Таблица 2

5.    Потребляемая мощность, В-А, не более    1,32

6.    Электрическое питание: 12 В (от внешней сети переменного тока посредством сетевого адаптера или от щелочных элементов питания или аккумуляторов).

7.    Наработка на отказ, ч, не менее    5000

8.    Средний срок службы, лет    5

9.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С    от 5 до 55

-    диапазон относительной влажности (без конденсата). % от 20 до 90

-    диапазон атмосферного давления, кПа    от 84 до 107

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Основная комплектность поставки приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1751-2014 «Анализаторы пыли CEL-712 Microdust Pro. Методика поверки», разработанному и утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.05.2014 г.

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли CEL-712 Microdust Pro

1.    ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению
