| Номер в госреестре | 58280-14 |
| Наименование СИ | Система лазерная координатно-измерительная |
| Обозначение типа СИ | API Tracker3 |
| Изготовитель | "Automated Precision Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система лазерная координатно-измерительная АР1 Tracker3 (далее - система) предназначена для измерений перемещений, а также определения, на их основе, геометрических и динамических параметров элементов конструкций и сооружений.
Принцип действия системы основан на дальномерном и интерференционном методах измерений расстояний. Дальномерный метод измерений (ADM) реализован путем измерения значения интервала времени прохождения импульса лазерного излучения до конца измеряемого отрезка и обратно; далее, это значение умножается на скорость света в воздухе
и, таким образом, определяется значение измеряемого расстояния. В интерференционном методе измерений (IFM) используется стабилизированный по частоте гелий-неоновый лазер с круговой поляризацией излучения. Пучок излучения лазера разделяется на две ортогональные линейно-поляризованные составляющие, которые после прохождения через оптические элементы, формирующие интерференцию, поступают на поляризационные анализаторы и фотоприемники. Сигналы с фотоприемников используются для определения значения и направления измеряемых расстояний. Обработка измерительной информации осуществляется персональным компьютером (ПК), оснащенным специализированным программным обеспечением (ПО).
Конструктивно система состоит из лазерного блока, оснащенного сервоприводами, контроллера и ПК. Для учета влияния на результаты измерений параметров окружающей среды система включает в себя блоки измерения температуры и давления воздуха. В состав системы входят набор отражателей и приспособлений для их крепления, а также, штатив для установки лазерного блока. Элементы системы соединяются специальными кабелями.

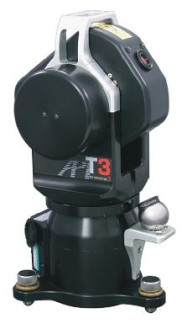

На рисунке 1 представлен общий вид лазерного блока.
В системе используются пакеты специализированного автономного ПО TrackerCalib (далее - ПО TrackerCalib) и ПО Spatial Analyzer (далее — ПО Spatial Analyzer).
ПО TrackerCalib предназначено для сбора и обработки измерительной информации, полученной от лазерного блока и блока измерения параметров окружающей среды, управления процессом измерений и отображения результатов измерений на дисплее ПК.
ПО Spatial Analyzer предназначено для анализа результатов измерений и определения геометрических и динамических параметров элементов.
Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрена функция защиты кода автономного ПО и пломбирование лазерного блока.
Для защиты ПО от несанкционированного вмешательства предусмотрена защита в виде файла-лицензии, предоставляемого пользователю поставщиком системы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифи катора програм много обеспечения |
| TrackerCalib | v. 3.1.9 | D8F760486E9C7791806D285588EE2728 | MD5 |
| Spatial Analyzer | v. 11.0 | c975108de601942bbdb7ef2e13bbebe0 | MD5 |
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
При нормировании метрологических характеристик было учтено влияние ПО.
Таблица 2
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений расстояний, м | от 0,001 до 40 |
| Предел допускаемой средней квадратической | (10+1L), где L - измеряемое |
| погрешности измерений расстояний, мкм | расстояние, м |
| Электропитание: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±3 |
| Габаритные размеры, мм, не более: | |
| - лазерный блок | 185х190х360 |
| - контроллер | 110х160х310 |
| Масса, кг, не более: | |
| - лазерный блок | 8,5 |
| - контроллер | 3,2 |
| Продолжение таблицы 2 | |
| 1 | 2 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, мм рт. ст. - относительная влажность воздуха (без конденсации), %, не более | от минус 10 до плюс 40 от 580 до 800 92,5 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочной шильде на корпусе лазерного блока.
Таблица 3
| Наименование | Количество, шт. |
| Лазерный блок | 1 |
| Контроллер | 1 |
| Блок измерения параметров окружающей среды | 1 |
| Персональный компьютер (ноутбук) | 1 |
| Комплект отражателей с приспособлениями для крепления | 1 |
| Штатив | 1 |
| Чемодан для хранения и транспортировки системы | 1 |
| Комплект соединительных кабелей | 1 |
| Комплект ПО (установлен на ПК) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 2511/0005-2013 | 1 |
осуществляется по документу МП 2511-0005-13 «Система лазерная координатноизмерительная API Tracker3. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.
Основное средство поверки - компаратор лазерный интерференционный тридцатиметровый из состава Государственного первичного эталона единицы длины - метра ГЭТ 2-2010.
«Система лазерная координатно-измерительная API Tracker3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе лазерной координатно-измерительной API Tracker3
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Automated Precision Inc.», США.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
