| Номер в госреестре | 58244-14 |
| Наименование СИ | Комплексы углозадающие |
| Обозначение типа СИ | УК |
| Изготовитель | ФГУП "НПЦАП им.акад.Н.А.Пилюгина", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы углозадающие УК (далее по тексту - комплексы) предназначены для задания и измерения точного углового положения при контроле, поверке и аттестации преобразователей угла командных приборов систем управления, а также при поверке фотошаблонов, кодовых шкал, многогранных угловых мер (призм), лимбов и т.п.
Принцип действия комплексов основан на точном измерении углового положения планшайбы поворотного стола относительно его корпуса с помощью прецизионного цифрового преобразователя, состоящего из бесконтактного вращающегося трансформатора точного отсчета БВТ ТО, бесконтактного вращающегося трансформатора грубого отсчета БВТ ГО и двухканального аналого-цифрового преобразователя. Каждый из датчиков БВТ ТО и БВТ ГО представляет собой дифференциальный вращающийся трансформатор, состоящий из безобмоточного зубчатого ротора и зубчатого статора, на зубцах которого размещены обмотка возбуждения и двухфазная выходная обмотка с синусным и косинусным распределением витков в секциях фаз. При подаче на обмотку возбуждения синусоидального тока в зубчатой магнитной системе ротор-статор образуются магнитные потоки. При изменении магнитных потоков изменяются электродвижущие силы (ЭДС) на выходных обмотках. Далее изменения ЭДС преобразуются в выходной код угла.
Конструктивно комплексы состоят из электромеханического прибора ПС-УК, электронного прибора управления и вывода информации УВИ-ПС-УК и персонального компьютера (ПК) с программным обеспечением (ПО). Электромеханический прибор выполнен в виде одноосного поворотного стола, в корпусе которого на прецизионных шарикоподшипниках вращается шпиндель. Выступающая часть шпинделя выполнена в виде плоской планшайбы с установочными отверстиями и лимбом. Поворот планшайбы относительно корпуса осуществляется как от электромеханического привода, так и вручную механическим приводом. Электронный прибор управления и вывода информации УВИ-ПС-УК предназначен для формирования постоянных напряжений питания, формирования напряжений управления шаговым двигателем и двигателем постоянного тока электромеханического привода поворотного стола и обмена информацией между углозадающим комплексом и управляющим ПК.
Управление работой электромеханического прибора и электронного прибора управления и вывода информации осуществляется с помощью ПО, установленного на ПК.

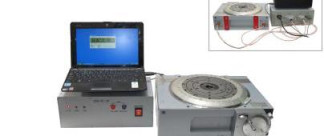

Внешний вид комплексов приведен на рисунке 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци -онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение «ВИЯЦ.10148» | Монитор | Версия 2.0.0.0 | 5804466ae7959636 ad32f5052b7e1e58 | MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра | Номинальное значение параметра |
| 1 Диапазон измерений углов, ... | 0.360 |
| 2 Пределы допускаемой абсолютной погрешности измерений углов, ...": | ±0,5 |
| 3 Габаритные размеры, не более: - электромеханического прибора ПС-УК, мм - электронного прибора управления и вывода информации УВИ-ПС-УК, мм | 363x267x116 300x160x110 |
| 4 Масса, не более: - электромеханического прибора ПС-УК, кг - электронный прибор управления и вывода информации УВИ-ПС-УК, кг | 45 5 |
| 5 Напряжение питающей сети, В | 220±22 |
| 6 Частота питающей сети, Гц | 50±0,5 |
| 7 Климатические условия применения 7.1 Допустимый диапазон рабочей температуры ПС-УК, °С 7.2 Колебания температуры в процессе выполнения измерений, °С 7.3 Рабочие значения влажности воздуха | 20±5 ±1 60% при 20°С |
Знак утверждения типа наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть электромеханического блока и типографским способом на титульный лист руководства по эксплуатации.
1. Углозадающий комплекс УК, включая:
- поворотный стол ПС-УК - 1 шт.
- прибор управления и вывода информации УВИ-ПС-УК - 1 шт.
- персональный компьютер ПК - 1 шт.
- программное обеспечение - 1 к-т
- комплект соединительных кабелей - 1 к-т
2. Руководство по эксплуатации ВИЯЦ.411734.002 РЭ - 1 шт.
3. Паспорт ВИЯЦ.411734.002 ПС
4. Методика поверки МП РТ 2110-2014
- 1 шт.
- 1 шт.
осуществляется в соответствии с документом МП РТ 2110-2014 «Комплексы углозадающие УК. Методика поверки», утвержденной 14 мая 2014 года.
Основными средствами поверки являются:
- рабочий эталон, аттестованный в качестве вторичного эталона по ГОСТ 8.016-81;
- автоколлиматор АК-0,2У с погрешностью измерения ±0,1" (в режиме нуль-индикатора).
Методы выполнения измерений комплексами углозадающими УК приведены в руководстве по эксплуатации ВИЯЦ. 411734.002РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам углозадающим УК
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
2. Технические условия ВИЯЦ.411734.002 ТУ.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
