| Номер в госреестре | 57944-14 |
| Наименование СИ | Анализатор импульсов цифровой |
| Обозначение типа СИ | DiAS 733 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор импульсов цифровой DiAS 733 (далее - анализатор) предназначен для измерения амплитудных и временных параметров импульсных электрических сигналов.
Принцип действия анализаторов основан на аналого-цифровом преобразовании входного сигнала, обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране компьютера.
Амплитудные и временные параметры регистрируемых сигналов могут быть измерены автоматически или вручную с помощью курсоров. Предусмотрены режимы запоминания кривых с возможностью дальнейшего воспроизведения, обработки, сравнения и т.д. Управление процессом измерения осуществляется при помощи компьютера.
Для проверки правильности функционирования анализаторы имеют встроенную процедуру самопроверки.
Основные узлы анализатора: входные делители, переключаемые фильтры нижних частот с различной частотой среза, усилители, АЦП, микроконтроллер, блок питания, внешний персональный компьютер.

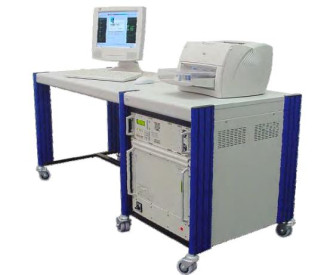

Конструктивно анализаторы выполнены в прямоугольных металлических корпусах с вентиляционными отверстиями. На задней панели размещены различные разъемы (питания, внешнего запуска, интерфейса USB, внешней локальной сети и т. д.), клемма заземления, а также разъемы для подключения каналов измерения (от двух до четырех), которые выполнены в виде съемных модулей.
Несанкционированный доступ к внутренним частям анализатора предотвращается пломбированием верхнего винта крепления задней стенки корпуса.
Питание анализатора производится от сети переменного тока.
II
Анализатор имеет встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наименование ПО | Идентификационное наименование ПО | Номер версии (идентифика -ционный номер) ПО | Цифровой идентификатор ПО (длина кода(program length) | Алгоритм вычисления цифрового идентифика -тора ПО |
| DiAS | Встроенное | Отсутствует | - | - | - |
| Внешнее | Software to Digital Impulse Analyzing System DiAS 733 | 5.11 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Низкий».
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Входной импеданс, МОм/пФ | 2/20 |
| Напряжение переменного тока, В | от 100 до 1950 |
| Коэффициент деления делителя | 1:200 |
| Длительность временных интервалов, мкс | 220; 450; от 900 до 280000 |
| Пределы допускаемой основной относительной погрешности измерения амплитуды, % | ± 1 |
| Пределы допускаемой основной относительной погрешности измерения временных интервалов, % | ± 2 |
| Напряжение питания от сети переменного тока | 110 / 115 / 230 В; 50/60 Гц |
| Габаритные размеры, мм, (длинахширинахвысота), включая подставку и стол | 1570x700x775 |
| Масса, не более, кг | 150 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от плюс 10 до плюс 40 от 30 до 80 |
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
| Наименование | Количество |
| Анализатор импульсов цифровой DiAS Канал 1 зав. № 174988 Канал 2 зав. № 174989 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 57944-14 «Анализатор импульсов цифровой DiAS 733. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Средства поверки: калибратор универсальный Fluke 9100 (± (0,35 % +200 мВ)).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализатору импульсному цифровому DiAS 733
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
3. Техническая документация фирмы - изготовителя
