| Номер в госреестре | 57793-14 |
| Наименование СИ | Блоки сопряжения с датчиком |
| Обозначение типа СИ | БСД5А, БСД5Н |
| Изготовитель | ЗАО "Альбатрос", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2024 |
| МПИ (интервал между поверками) | 5 лет |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Блоки сопряжения с датчиком БСД5А, БСД5Н Назначение средства измерений
Блоки сопряжения с датчиком БСД5А и БСД5Н (далее - блоки) предназначены для преобразования цифровых сигналов, полученных от датчиков, в унифицированные сигналы постоянного тока.
Принцип действия блоков заключается в преобразовании цифрового сигнала от датчиков в аналоговые сигналы, пропорциональные полученному измерительному сигналу, с помощью цифро-аналогового преобразователя.
Блоки обеспечивают питание и информационный обмен с различными типами датчиков и ПЭВМ.
Блоки позволяют производить вычисления объема, плотности и массы жидкости.
Блоки осуществляют:
обмен с датчиком по интерфейсу ЗАО «Альбатрос» (БСД5А) или HART (БСД5Н) и ЭВМ верхнего уровня по интерфейсу RS-485;
преобразование сигналов в сигналы интерфейса USB, для обеспечения обмена с ПЭВМ;
обработку значений измеряемых параметров по заданному алгоритму; выдачу унифицированных сигналов постоянного тока; индикацию результатов измерений;
Блоки выполнены в пластмассовом корпусе и имеют: разъёмы для подключения датчиков, разъёмы RS-485, USB, дисплей, состоящий из десяти светодиодных индикаторов, расположенных в две строки, пять светодиодных индикаторов (RUN, SEN, Кл1, Кл2, RS-485) и двухкнопочную клавиатуру.

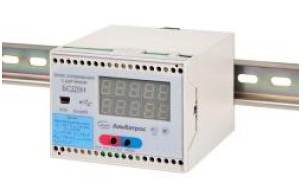

Общий вид блоков приведен на рисунке 1.
Программное обеспечение (ПО) предназначено для управления работой блока. Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| yak13 104.hex | 1.04 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны воспроизведения силы постоянного тока, мА | 0 - 5 0 - 20 4 - 20 |
| Предел допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мкА | ±15 |
| Погрешность вычисления объёма, плотности и массы контролируемой среды, % | 0,05 |
| Средняя наработка на отказ, ч. | 100000 |
| Напряжение питания, В | 24+ 10 % |
| Ток потребления не более, мА | 500 |
| Масса, кг, не более | 0,45 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 113 x 100 x 77,5 |
По устойчивости к воздействию климатических факторов блоки соответствуют климатическому исполнению УХЛ4 по ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”, при этом значения климатических факторов следующие:
- рабочая температура внешней среды от минус 40 до +45 °С;
- влажность воздуха от 10 до 95 % без образования конденсата;
- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- тип атмосферы II (промышленная).
наносится на лицевую панель преобразователя в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплект поставки блока сопряжения приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Блок сопряжения с датчиком | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
| Руководство оператора | 1 шт. |
| Компакт-диск с программой для ЭВМ | 1 шт. |
| Резистор | 4 шт. |
осуществляется в соответствии с документом 651-14-05 «Инструкция. Блоки сопряжения с датчиком БСД5А, БСД5Н. Методика поверки» утвержденным ФГУП «ВНИИФТРИ» в мае 2014 г.
Основные средства поверки:
- калибратор тока UPS III (Рег.№ 18089-03), верхний предел измерения силы постоянного тока 24 мА, пределы допускаемой основной относительной погрешности ±(0,01% + 0,002 мА).
Блоки сопряжения с датчиком БСД5А, БСД5Н. Руководство по эксплуатации. УНКР.468157.113 РЭ.
Нормативные и технические документы, устанавливающие требования к блокам сопряжения с датчиком БСД5А, БСД5Н
Блоки сопряжения с датчиком БСД5А, БСД5Н. Технические условия. ТУ 4217-06029421521-12.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
