Номер в госреестре	57691-14
Наименование СИ	Термопреобразователи сопротивления платиновые
Обозначение типа СИ	90 мод. 902030/10-402-1001-1-6-100-104/391
Изготовитель	"JUMO-Reguation SAS", Франция
Год регистрации	2014
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Термопреобразователи сопротивления платиновые серии 90 модели 902030/10-402-1001

1-6-100-104/391 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры в воздуховоде перед теплообменником на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4571), а также клеммной головки, изготовленной из алюминия. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.

Внешний вид термопреобразователя представлен на рисунке 1.

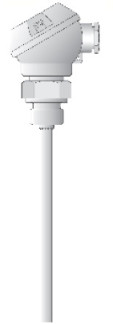

Рис 1. Внешний вид термопреобразователя сопротивления платинового серии 90 модели 902030/10-402-1001-1-6-100-104/391.

Технические характеристики

Таблица 1

Наименование характеристики
Диапазон измеряемых температур, °С	от минус 50 до плюс 400
Температурный коэффициент ТС а, °С-1	0,00385

У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009	Pt100
Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом	100
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009	B
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С	±(0,3+0,005\|ф
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее	1000
Диаметр монтажной части ТС, мм	6
Длина монтажной части ТС, мм	100
Рабочие условия эксплуатации:
Температура окружающей среды, °С	от минус 40 до плюс 100
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.

Комплектность

Термопреобразователь сопротивления платиновый серии 90

модели 902030/10-402-1001-1-6-100-104/391 6 шт;

Паспорт 6 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

- мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый серии 90 модели 902030/10-402-1001-1-6-100-104/391.

Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому серии 90 модели 902030/10-402-1001-1-6-100-104/391

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
