Модули RFS VXI, 57413-14

Назначение

Модули RFS VXI (далее модули или RFS VXI) предназначены для генерирования высокостабильных сигналов частоты и работы в качестве рубидиевого стандарта частоты в составе информационных измерительных систем на основе магистрали VXI bus.

Описание

RFS VXI выполнен в виде модуля, на основе стандарта VXI, содержащего плату управления, стандарт частоты и плату расширения и управления.

Принцип действия RFS VXI заключается в формировании высокостабильных сигналов с использованием рубидиевой лампы и фильтра - рубидиевой ячейки, с последующей системой автоматической подстройки частоты кварцевого генератора по частоте атомного перехода рубидия. На выходе кварцевого генератора формируются выходные сигналы 10 МГц.

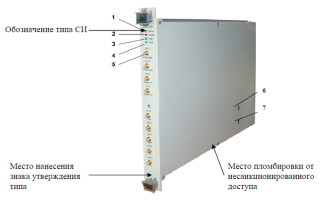

Фотография внешнего вида RFS VXI приведена на рисунке 1. На передней панели модуля находятся индикаторы и разъемы выходных сигналов, места для размещения обозначения типа СИ, знака утверждения типа. Места для размещения наклеек для пломбировки от несанкционированного доступа расположены на винтах крепления боковых крышек модуля..

Обозначение типа СИ

Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

1    - «Доступ» - индикатор работоспособности;

2    - «Ошибка» - индикатор неисправности;

3    и 4 - «Lock1» и «Lock2» - индикаторы захвата частоты

5    - разъемы SMB типа.

6    и 7 - разъемы Control 1 и Control 2, для подстройки частоты по

интерфейсу RS-232.

Программное обеспечение

Программное обеспечение (ПО) RFS VXI включает в себя драйвер, программную панель инструмента и общесистемное ПО «Informtest Visa».

Драйвер и программная панель инструмента обеспечивают управление RFS VXI.

Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока (крейта стандарта VXI) с установленным в него RFS VXI.

В комплект ПО «Informtest Visa» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи.

Метрологически значимая часть ПО выделена в файл библиотека математических преобразований unrbstd_32.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму md5. Результаты расчета контрольной суммы приведены в таблице 1.

Таблица 1

Программное обеспечение обеспечивает необходимую точность средства измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Выходные сигналы:

-    синусоидальные, частота 10 МГц, уровень (0,5 - 0,8) В (ср. кв. зн.) на нагрузке 50 Ом;

-    импульсные, частота 10 МГц, уровень (2,5 - 3,5) В на нагрузке 50 Ом.

Пределы допускаемого среднеквадратического относительного двухвыборочного отклонения частоты............................± 210-11 за 1 с; ± 110-11 за 10 с; ± 210-12 за 100 с.

12

Пределы допускаемого относительного изменения частоты за сутки..... ± 5 10 .

Пределы допускаемого относительного отклонения частоты при выпуске из

производства...................................................................................... ± 110-11.

Габаритные размеры (длина х ширина х высота), мм, не более..........369*31 х263.

Масса, кг, не более...............................................................................3.

Значения напряжения питания и силы тока приведены в таблице 2.

Таблица 2

Потребляемая мощность - максимальная 61,11 Вт, установившаяся 27,7 Вт.

Рабочие условия применения: температура окружающего воздуха, от 5 до 40, °С, относительная влажность воздуха при температуре 25 °С, не более 80%, атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

наносится типографским способом на титульные листы паспорта, руководства по эксплуатации и на нижнюю часть передней панели модуля способом, указанным в конструкторской документации.

Комплектность

Комплектность модулей RFS VXI приведена в таблице 3.

Таблица 3

Поверка

проводится в соответствии с МИ 2188-92 «ГСИ. Меры частоты и времени. Методика поверки».

Основные средства поверки:

9    8

-    вторичные эталоны единиц времени и частоты по ГОСТ 8.129-99 (1'10" ... 110) с;

(1 ... 1 ■ 109) Гц; суммарная погрешность эталона (2. 5)10-14;

-    осциллограф цифровой запоминающий WavePro 322-A (рег.№ 40908-09), погрешность коэффициента отклонения ±1,5 %.

Сведения о методах измерений

Модуль RFS VXI. Руководство по эксплуатации ФТКС.468260.033 РЭ

Нормативные документы, устанавливающие требования к модулям RFS VXI

1    ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».

2    ФТКС.468260.033ТУ. Модули RFS VXI. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
