| Номер в госреестре | 56641-14 |
| Наименование СИ | Анализаторы размеров частиц лазерные |
| Обозначение типа СИ | Mastersizer 3000, Mastersizer 3000E |
| Изготовитель | "Malvern Panalytical Ltd.", Великобритания; Фирма "Malvern Instruments Ltd.", Великобритания (срок свидетельства: 26.02.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размеров частиц лазерные Mastersizer 3000, Mastersizer 3000E (далее -анализаторы) предназначены для измерений дисперсных параметров (размеров частиц и функций распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.
Конструктивно анализаторы состоят из измерительного блока и комплекта диспер-гаторов. Измерительный блок представляет собой оптико-аналитическую систему, основными элементами которой являются источник света - лазер, фокусирующая оптическая система, многоэлементное фотоприемное устройство, измерительная ячейка и электронное устройство. В анализаторах Mastersizer 3000Е установлен один лазер с длиной волны 633 нм, в анализаторах Mastersizer 3000 - два лазера с длинами волн 633 нм и 470 нм. Диспергаторы осуществляют подготовку и подачу анализируемого образца в зону измерения. Процедура измерений дисперсных параметров суспензий и эмульсий проводится при постоянной их циркуляции через измерительную ячейку. Измерения дисперсных параметров порошкообразных материалов осуществляются при перемещении их через измерительную ячейку в одном направлении за счет направленного потока воздуха. Управление анализатором осуществляется с помощью персонального компьютера.
Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца. Во время измерения частицы образца в зоне измерения измерительной ячейки проходят через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами многоэлементным фотоприемным устройством. По измеренной интенсивности рассеянного излучения и в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.
Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

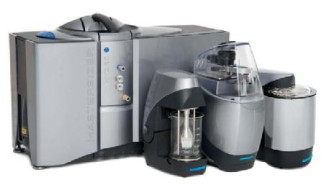

■ Диспергаторы Рисунок 1 - Внешний вид анализаторов и обозначение места для размещения знака утверждения типа
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации, а также параметров, характеризующих тип анализаторов. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс и не является метрологически значимым. Оно предназначено для конфигурирования функциональных возможностей анализаторов, считывания результатов измерений и других данных. ПО разработано фирмой «Malvern Instruments Ltd.» для операционной системы Microsoft Windows.
Идентификационные данные ПО представлены в таблице 1.
| Таблица 1 | ||||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | Firmware | 2.20 | 9139ED87 | CRC32 |
| Внешнее | Mastersizer 3000 | Не ниже 2.1.1212.211 | - | - |
ПО идентифицируется при подключении анализатора к компьютеру. Идентификационное наименование внешнего ПО отображается в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. Встроенное ПО имеет защиту от преднамеренных и непреднамеренных изменений на аппаратном уровне в виде защитных кодов и на уровне интерфейса в виде системы авторизации пользователя. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений размеров частиц в жидкой среде, мкм: - анализаторов Mastersizer 3000 - анализаторов Mastersizer 3000Е | от 0,05 до 1000 от 0,3 до 800 |
| Диапазон измерений размеров частиц порошкообразных материалов, мкм: - анализаторов Mastersizer 3000 - анализаторов Mastersizer 3000Е | от 0,1 до 1000 от 0,3 до 800 |
| Пределы допускаемой относительной погрешности измерений размеров частиц, % | ± 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц через блок питания, В | 220 ± 22 |
| Потребляемая мощность измерительного блока анализатора, В А, не более | 50 |
| Габаритные размеры измерительного блока (длина х ширина х высота), мм, не более | 690 х 300 х 450 |
| Масса анализатора, кг, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 10 до 35 от 10 до 80 от 84 до 106,7 |
наносится на переднюю панель измерительного блока анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 3. Таблица 3
| Наименование | Количе ство | Примечание |
| 1 Анализатор размеров частиц лазерный Mastersizer 3000 или Mastersizer 3000E в составе: | 1 | |
| - измерительный блок | ||
| - диспергатор Hydro MV | 1 | Тип и количество диспер-гаторов определяется заказчиком |
| - диспергатор Hydro LV | 1 | |
| - диспергатор Hydro EV | 1 | |
| - диспергатор Aero S | 1 | |
| - компьютер | 1 | По требованию заказчика |
| 2 Комплект сетевых кабелей | 1 | |
Программное обеспечение | 1 |
| Наименование | Количе ство | Примечание |
| 4 Руководство по эксплуатации | 1 | |
| 5 Паспорт | 1 | |
| 6 Методика поверки | 1 |
осуществляется в соответствии с документом МП-640-0019-2-13 «Инструкция. Анализаторы размеров частиц лазерные Mastersizer 3000, Mastersizer 3000E. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 30.12.2013 г.
Основные средства поверки:
- государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
«Анализаторы размеров частиц лазерные Mastersizer 3000 и Mastersizer 3000E. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным Mastersizer 3000, Mastersizer 3000Е
1 ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
2 Техническая документация фирмы «Malvern Instruments Ltd.», Великобритания.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 230 |
| Поверителей | 8 |
| Актуальность данных | 29.10.2025 |
