| Номер в госреестре | 56480-14 |
| Наименование СИ | Приборы микропроцессорные |
| Обозначение типа СИ | Мастер Т-400 |
| Изготовитель | ООО "Электротехническая компания - Приборы Автоматики", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 22.01.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы микропроцессорные Мастер Т-400 предназначены для измерений аналоговых входных сигналов постоянного тока 4 - 20 мА и 0 - 5 мА, поступающих от первичных преобразователей температуры и давления.
Приборы микропроцессорные Мастер Т-400 представляют собой устройства, принцип действия которых основан на измерении и аналого-цифровом преобразовании входного сигнала с отображением результата измерений на жидкокристаллическом дисплее и передаче сигнала воздействия управляющим устройствам.
Прибор выпускается в двух модификациях:
- Мастер Т-400-05 - для измерений аналоговых входных сигналов постоянного тока в диапазоне 0 - 5 мА.
- Мастер Т-400-42 - для измерений аналоговых входных сигналов постоянного тока в диапазоне 4 - 20 мА.

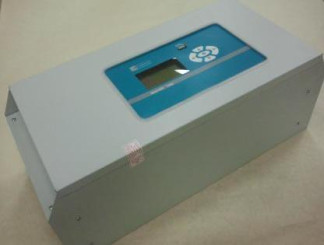

Общий вид приборов микропроцессорных Мастер Т-400 представлен на рисунке 1. Для исключения несанкционированного доступа на прибор наклеивается гарантийная наклейка.
Прибор имеет встроенное программное обеспечение (ПО), разделенное на две части -метрологически значимое ПО, которое осуществляет функцию измерения и представления измерительной информации и метрологически не значимое, осуществляющее функцию сбора, передачи, обработки, хранения и управления.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Мастер Т-400 | MasterT-400. Firmware | 13.7632 | 59d8 | CRC16 |
Инсталляция ПО осуществляется на предприятии изготовителе с помощью служебного программного обеспечения. Система паролей обеспечивает защиту ПО от несанкционированного доступа и модифицирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А (в соответствии с МИ 3286-2010).
Метрологические и технические характеристики приборов микропроцессорных Мастер Т-400 приведены в таблице 2.
Таблица 2
| Характеристика | Значение | |
| Модификация | Мастер Т-400-05 | Мастер Т-400-42 |
| Вид входного сигнала | Постоянный ток | Постоянный ток |
| Диапазон измерений силы постоянного тока, мА | от 0 до 5 | от 4 до 20 |
| Пределы допускаемой погрешности измерений силы постоянного тока, %, не более | ± 0,5 (приведенной) | ± 0,5 (относительной) |
| Количество входных измерительных каналов | 16 | |
| Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность воздуха, %; - атмосферное давление, кПа (мм рт. ст.) | от 5 до 50 80 от 84 до 106,7 (от 630 до 800) | |
| Габаритные размеры (Д х Ш х В), мм, не более | 462x215x177 | |
| Масса, кг, не более | 4,5 | |
| Степень защиты корпуса по ГОСТ 14254 | IP21 | |
| Средняя наработка на отказ, ч, не менее | 45000 | |
| Средний срок службы, лет, не менее | 10 | |
Знак утверждения типа наносится на переднюю панель модулей методом трафаретной печати со слоем защитного покрытия и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений отражена в таблице 2. Таблица 2
| Наименование | Кол-во | Примечание |
| Прибор микропроцессорный Мастер Т-400 | 1 шт. | Модификация по заказу |
| Руководство по эксплуатации РЭ 4218-001-11361385-2013 | 1 шт. | |
| Паспорт ПС 4218-001-11361385-2013 | 1 шт. | |
| Методика поверки | 1 шт. | |
| Комплект разъемов | 1 компл. |
осуществляется по МП РТ 2024-2013 «Приборы микропроцессорные Мастер Т-400. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 16.12.2013 г.
Перечень основного оборудования, используемого при поверке:
Калибратор токовой петли FLUKE 705, диапазон 0 - 24 мА, погрешность установки тока в режиме калибратора Ai = ± (0,02 • 10 • 1уст + 2 е.н.р.).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 4218-001-11361385-2013.
Нормативные и технические документы, устанавливающие требования к приборам микропроцессорным МАСТЕР Т-400
1 ТУ 4218 - 001-11361385-2013. Приборы микропроцессорные «МАСТЕР Т-400».
2 ГОСТ Р 52931-2008. «ГСП. Приборы контроля и регулирования технологических процессов. Общие технические условия».
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 09.06.2025 |
