| Номер в госреестре | 55901-13 |
| Наименование СИ | Устройства измерения нагрузки от опорного гнезда планера самолета |
| Обозначение типа СИ | УИН-С |
| Изготовитель | ООО "Автоматизированные системы управления" (АСУ), г.Шелехов |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Устройства измерения нагрузки от опорного гнезда планера самолёта УИН-С Назначение средства измерений
Устройство измерения нагрузки от опорного гнезда планера самолёта УИН-С входит в состав комплекса весового тензометрического ВТ АВИА в количестве трёх штук и предназначено для измерения нагрузки в статическом режиме отдельно на каждом из трёх опорных гнёзд планера самолёта.
Устройство УИН-С является переносным и состоит из узла встройки с тензорезисторным датчиком LSC-10 и прибора BI-100RB, соединённых между собой специальным кабелем. Узел встройки датчика представляет собой стальной сборный корпус цилиндрической формы, который нижней частью, имеющей цилиндрическое отверстие, устанавливается на шток гидроподъёмника, а верхней, имеющей сферический наконечник, вводится в опорное гнездо планера самолёта. Для измерения используются три штатных гидравлических подъёмника, предназначенные для подъёма самолёта при выполнении технического обслуживания. Измерение производится путем подъёма самолёта на трёх гидроподъёмниках и отрыва его колёс от земли, после чего считываются показания с дисплеев трёх приборов BI-100RB.
В устройстве используются датчик весоизмерительный тензорезисторный на сжатие типа LSC модификации LSC-10 фирмы CAS Corporation Ltd. Р.Корея (Госреестр №31532-09) и прибор (устройство весоизмерительное) типа BI модификации BI-100RB фирмы CAS Corporation Ltd. Р.Корея (Госреестр №17605-06).

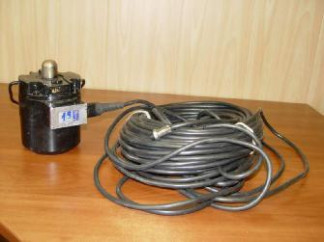

Общий вид устройства УИН-С представлен на рисунке 1.
В составе прибора имеется встроенное программное обеспечение (ПО).
Защита от несанкционированных вмешательств и доступа в ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Место нанесения пломбы - нижняя сторона прибора. Схема пломбирования прибора представлена на рисунке 2.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО BI-100RB | BI-100RB | - | Исполняемый код недоступен для считывания и модификации | - |
Защита ПО от преднамеренных и непреднамеренных изменений в соответствии с
МИ 3286-2010 - «А».
Метрологические и технические характеристики приведены в таблице 2 Таблица 2
| Максимальная нагрузка (Max), кг | 10000 |
| Минимальная нагрузка (Min), кг | 500 |
| Действительная цена деления (d), кг | 2 |
| Пределы допускаемой погрешности от измеряемой нагрузки, % | ±0,1 |
| Продолжение табл.2 | |
| Габаритные размеры узла встройки (Длина Х Ширина Х Высота), мм Габаритные размеры прибора, (Длина Х Ширина Х Высота), мм | 150х120х170 220х205х90 |
| Масса устройства, кг | 14,0 |
| Потребляемая мощность, В • А | 0,15 |
| Электрическое питание: от встроенного аккумулятора, В | 7,2 - 9 |
| Полный средний срок службы, лет | 10 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Диапазон рабочих температур узла встройки датчика, °С: | от -10 до +40 |
| Диапазон рабочих температур прибора, °С | от -10 до +40 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации устройства УИН-С 4УЗ.038.012 типографским способом.
Таблица 2
| Наименование | Кол-во |
| Устройство УИН-С в сборе | 1 шт. |
| Руководство по эксплуатации устройства УИН-С 4УЗ.038.012РЭ | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 55901-13 «Устройство измерения нагрузки от опорного гнезда планера самолёта УИН-С. Методика поверки», утверждённому ГЦИ СИ ФГУП «СНИИМ» 04 октября 2013 г.
Основные средства поверки: стационарная силовоспроизводящая машина, включающая диапазон воспроизведения до 100 kN (10 т) с пределом допускаемых значений доверительных границ относительной погрешности 5 < 0,05% по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерения силы»
Метод измерений содержится в Руководстве по эксплуатации устройства УИН-С 4УЗ.038.012РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам измерения нагрузки от опорного гнезда планера самолёта УИН-С
Техническая документация ООО «Автоматизированные системы управления» г. Шелехов, Иркутская обл.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
