| Номер в госреестре | 55119-13 |
| Наименование СИ | Шунты измерительные постоянного тока |
| Обозначение типа СИ | 9230A-500, 9230A-1000 |
| Изготовитель | "Guildline Instruments Limited", Канада |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 (далее - шунты) с принудительным охлаждением предназначены для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 выполнены в виде пластин из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для токовых и потенциальных зажимов-винтов.
Шунты расположены на изолирующей подложке для механической устойчивости и покрыты перфорированной металлической крышкой для наилучшего охлаждения. Сверху на шунт устанавливается блок вентиляторов для принудительного охлаждения.

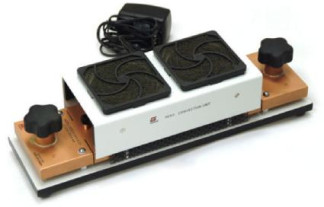

Фотография общего вида шунтов представлена на рисунке 1.
\
Рисунок 1 - Фотография общего вида шунтов измерительных постоянного тока
9230A-500, 9230A-1000
Основные метрологические и технические характеристики шунтов измерительных постоянного тока 9230A-500, 9230A-1000 представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение | |
| 9230A-500 | 9230A-1000 | |
| Номинальное сопротивление, мОм | 0,5 | 0,1 |
| Максимальный ток (при использовании принудительного охлаждения), А | 500 | 1000 |
| Пределы допускаемой основной относительной погрешности шунта по сопротивлению, % | ± 0,01 | ± 0,025 |
| Пределы допускаемой дополнительной погрешности шунта, вызванной отклонением температуры окружающего воздуха от нормальной, % / °С | ± 0,0004 | ± 0,0025 |
| Наименование характеристики | Значение | |
| 9230A-500 | 9230A-1000 | |
| Время установления рабочего режима при использовании принудительного охлаждения, мин | 2 | 4 |
| Габаритные размеры (длинахширинахвысота), мм | 406 х 114 х 96 | 530 х 114 х 145 |
| Масса, кг, не более | 5,8 | 7,2 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от 22 до 24 70 от 18 до 28 70 | |
Знак утверждения типа наносят на шунт методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки шунтов измерительных постоянного тока 9230A-500, 9230A-1000 представлен в таблице 2.
Таблица 2
| Наименование | Количество |
| Шунт измерительный постоянного тока 9230A-500 | 1 |
| Шунт измерительный постоянного тока 9230A-1000 | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Поверка шунтов измерительных постоянного тока 9230A-500, 9230A-1000 осуществляется по документу МП-021/551-2013 «Шунты измерительные постоянного тока 9230A-500, 9230A-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 августа 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр цифровой прецизионный 8508A диапазон измерения электрического сопротивления: 0 - 200 МОм предел допускаемой абсолютной погрешности (на пределе 2 Ом) (DR): ± (0,000015) R
Методы измерений с помощью шунтов измерительных постоянного тока 9230A-500, 9230A-1000 указаны в документе «Шунты измерительные постоянного тока 9230A-500, 9230A-1000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к шунтам измерительным постоянного тока 9230A-500, 9230A-1000
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
3 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 30.06.2025 |
