| Номер в госреестре | 55113-13 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | cerTest |
| Изготовитель | "Schatz AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы cerTest предназначены для использования при поверке и калибровке ключей и отверток динамометрических, воспроизводящих крутящий момент силы, в соответствии с требованиями ГОСТ Р 51254-99.
Принцип действия измерителей крутящего момента силы cerTest заключается в преобразовании деформации упругого тела первичного измерительного преобразователя, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста. Нагрузка измеряется посредством тензорезистора, импульсы от которого после усиления передаются в блок обработки, а результаты измерений выводятся на дисплей.

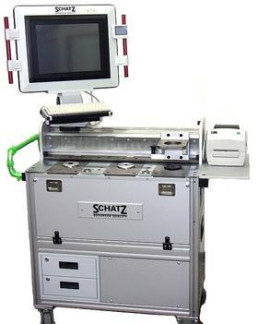

Измерители крутящего момента силы cerTest представляют собой передвижной стол, внутри которого расположены устройства обработки результатов измерений, полученных с первичных измерительных преобразователей. К верхней части стола прикреплён ЖК-дисплей, предназначенный для отображения результатов измерений. Конструкция измерителей крутящего момента силы cerTest позволяет одновременно подсоединить три первичных измерительных преобразователя.
Измерители крутящего момента силы cerTest могут работать с любыми типами стандартных первичных измерительных преобразователей.
В стандартном исполнении измерители крутящего момента силы cerTest комплектуется следующими первичными преобразователями: 5413-1030, 5413-1100, 5413-1160, 54131200, 5413-1260, 5413-4820.
Указанные первичные преобразователи различаются диапазоном и погрешностью измерения крутящего момента силы, имеют различные габариты и массу.
Питание измерителей крутящего момента силы cerTest осуществляется от сети переменного тока или от быстро заряжаемых портативных аккумуляторных батарей.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса.
Программное обеспечение «CEUS» разработано специально для измерителей крутящего момента силы cerTest и служит для управления их функциональными возможностями, обработки полученных данных, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CEUS | CLoader.exe | 8.1 | DE673634 | CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (Д х Ш х В), мм | Масса, г |
| Измерители крутящего момента силы cerTest с первичными измерительными преобразователями 5413-1100 | |||||
| 5413-1100/100 | 12,5 (1/2) | 20 - 100 | ± 0,25 | 87 x 59 x 45 | 700 |
| 5413-1100/200 | 12,5 (1/2) | 40 - 200 | ± 0,25 | 87 x 59 x 45 | 800 |
| 5413-1100/500 | 18,9 (3/4) | 100 - 500 | ± 0,25 | 101 x 68 x 54 | 1000 |
| 5413-1100/1K | 25(1,0) | 200 - 1000 | ± 0,5 | 112 x 83 x 68 | 1300 |
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (Д х Ш х В), мм | Масса, г |
| Измерители крутящего момента силы cerTest с первичными измерительными преобразователями 5413-1200 | |||||
| 5413-1200/100 | 12,5 (1/2) | 20 - 100 | ± 0,25 | 87 x 59 x 45 | 700 |
| 5413-1200/200 | 12,5 (1/2) | 40 - 200 | ± 0,25 | 87 x 59 x 45 | 800 |
| 5413-1200/500 | 18,9 (3/4) | 100 - 500 | ± 0,25 | 101 x 68 x 54 | 1000 |
| 5413-1200/1K | 25(1,0) | 200-1000 | ± 0,5 | 112 x 83 x 68 | 1300 |
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (Д х Ш х В), мм | Масса, г, |
| Измерители крутящего момента силы cerTest с первичными измерительными преобразователями 5413-1160 | |||||
| 5413-1160/5 | 6,26 (1/4) | 1 - 5 | ± 0,25 | 94 x 31 x 44 | 200 |
| 5413-1160/10 | 6,26 (1/4) | 2 - 10 | ± 0,25 | 94 x 31 x 44 | 200 |
| 5413-1160/20 | 6,26 (1/4) | 4 - 20 | ± 0,25 | 94 x 31 x 44 | 200 |
| 5413-1160/50 | 9,4 (3/8) | 10 - 50 | ± 0,25 | 94 x 31 x 44 | 250 |
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (Д х Ш х В), мм | Масса, г |
| Измерители крутящего момента силы cerTest с первичными измерительными преобразователями 5413-1260 | |||||
| 5413-1260/5 | 6,26 (1/4) | 1 - 5 | ± 0,25 | 94 x 31 x 44 | 200 |
| 5413-1260/10 | 6,26 (1/4) | 2 - 10 | ± 0,5 | 94 x 31 x 44 | 200 |
| 5413-1260/20 | 6,26 (1/4) | 4 - 20 | ± 0,5 | 94 x 31 x 44 | 200 |
| 5413-1260/50 | 9,4 (3/8) | 10 - 50 | ± 0,5 | 94 x 31 x 44 | 250 |
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (0 х В), мм | Масса, г, |
| Измерители крутящего момента силы cerTest с первичными измерительными преобразователями 5413-1030 | |||||
| 5413-1030/5 | 6,26 (1/4) | 1 - 5 | ± 0,25 | 100 x 93 | 1700 |
| 5413-1030/10 | 6,26 (1/4) | 2 - 10 | ± 0,25 | 100 x 93 | 1700 |
| 5413-1030/20 | 6,26 (1/4) | 4 - 20 | ± 0,25 | 100 x 96,5 | 1700 |
| 5413-1030/50 | 9,4 (3/8) | 10 - 50 | ± 0,25 | 100 x 85 | 1900 |
| 5413-1030/100 | 12,5 (1/2) | 20 - 100 | ± 0,25 | 100 x 85 | 1900 |
| 5413-1030/200 | 12,5 (1/2) | 40 - 200 | ± 0,25 | 100 x 85 | 1900 |
| 5413-1030/500 | 18,9 (3/4) | 100 - 500 | ± 0,25 | 120x122 | 2500 |
| 5413-1030/1k | 25(1,0) | 200 - 1000 | ± 0,5 | 120x122 | 2500 |
| Модель первичного измерительного преобразователя | Размер присоединительн ого квадрата, мм (дюйм) | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Габаритные размеры (0 х В), мм | Масса, кг | |
| Измерители крутящего м п | омента силы cerTest с первичными измерительными реобразователями 5413-4820 | |||||
| 5413-4820/2 | 6,26 (1/4) | 0,4 - 2 | ±1 | 125 x 177,0 | 7,6 | |
| 5413-4820/10 | 6,26 (1/4) | 2 - 10 | ±1 | 120 x 188,4 | 6,8 | |
| 5413-4820/20 | 9,4 (3/8) | 4 - 20 | ±1 | 125 x 130,1 | 6,6 | |
| 5413-4820/50 | 12,5 (1/2) | 10 - 50 | ±1 | 124 x 135,3 | 7,0 | |
| 5413-4820/120 | 12,5 (1/2) | 25- 120 | ±1 | 125 x 142,9 | 8,3 | |
| 5413-4820/250 | 12,5 (1/2) | 50- 250 | ±1 | 125 x 142,9 | 8,3 | |
| 5413-4820/500 | 18,9 (3/4) | 100-500 | ±1 | 135 x 181,5 | 14,1 | |
| 5413-4820/1000 | 25(1,0) | 200-1000 | ±1 | 180 x 225,7 | 28,0 | |
| Модель | cerTest |
| Габаритные размеры (Д х Ш х В), мм, не более: | 460 х 890 х 1420 |
| Масса, кг, не более | 250 |
| Рабочая температура, °С | +10...+45 |
| Напряжение питания, В | 220 (-15% +10%) |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей крутящего момента силы cerTest.
| Наименование | Количество |
| Измеритель крутящего момента силы в комплекте | 1 |
| Первичный измерительный преобразователь | по заказу |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
производится по документу МП АПМ 45-12 «Измерители крутящего момента силы cerTest. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в августе 2013 года. Перечень основных средств поверки (эталонов), применяемых для поверки:
- государственный первичный эталон единицы крутящего момента силы ГЭТ 1492010 или машины моментоизмерительные эталонные 1-го разряда по ГОСТ 8.752-2011.
Методика измерений приведена в документе: «Измерители крутящего момента силы cerTest. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы cerTest
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
2. Техническая документация «Schatz AG.», Германия.
Лист № 5 Всего листов 5
- выполнение работ и (или) услуг по обеспечению единства измерений.
