Установка вибрационная поверочная низкочастотная, 54962-13

Документы
Карточка СИ
Номер в госреестре 54962-13
Наименование СИ Установка вибрационная поверочная низкочастотная
Изготовитель ФБУ "Иркутский ЦСМ", г.Иркутск
Год регистрации 2013
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Установка вибрационная поверочная низкочастотная предназначена для воспроизведения виброускорений.

Описание

Установка вибрационная поверочная низкочастотная (далее виброустановка) состоит из: вибростенда низкочастотного электродинамического модели APS-500 (фирма "APS Dynamics, Inc", США) с усилителем мощности модели APS-125 (фирма "APS Dynamics, Inc", США), преобразователя виброизмерительного АР06 с усилителем заряда дифференциальным модели АQ05-Д.1.001, анализатора спектра ZET 017.

Вибростенд низкочастотный электродинамический преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола.

Конструктивно вибростенд низкочастотный электродинамический состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода анализатора спектра ZET 017. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.

Параметры вибрации определяются с помощью преобразователя виброизмерительного АР06 (далее вибропреобразователь), установленного на вибростол, усилителя заряда дифференциальным модели АQ05-Д.1.001, анализатора спектра ZET 017.

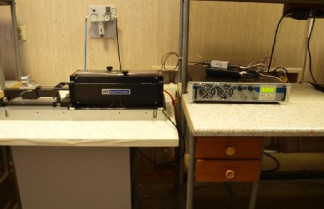

Внешний вид виброустановки приведен на рис.1.

Схема защиты от несанкционированного доступа приведена на рис 2.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон воспроизводимых частот, Гц

От 0,5 до 200

Диапазон воспроизводимых амплитуд виброускорений, м/с2

От 1 до 60

Коэффициент гармоник воспроизводимых виброускорений в рабочей полосе частот, %, не более

10

Относительный коэффициент поперечного движения вибростола, %, не более

20

Пределы допускаемой основной относительной погрешности виброустановки, %

±10

Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более

0,2

Напряжение питания промышленной сети, В

(220 ± 4,4)

Частота переменного тока сети питания, Г ц

(50 ± 0,5)

Потребляемая мощность, В-А, не более

300

Время подготовки к работе, ч, не более

0,5

Время непрерывной работы, ч, не менее

8

Масса, кг, не более

вибростенда APS-500

64,0

усилителя мощности APS-125

21,0

вибропреобразователя АР06

0,165

усилителя заряда дифференциального модели

А005-Д.1.001

0,100

анализатора спектра ZET 017

0,4

Габаритные размеры, мм, не более

вибростенда APS-500

800; 240; 300

усилителя мощности APS-125

480; 100; 460

вибропреобразователя АР06

Диаметр 35,0; 30

усилителя заряда дифференциального модели

А005-Д.1.001

30; 36; 90

анализатора спектра ZET 017

180; 110; 40

Средняя наработка на отказ, ч

5000

Средний срок службы, лет

10

Условия эксплуатации:

-    температура окружающего воздуха.................от 18 до 25 °С

-    относительная влажность воздуха......................(65 ± 20) %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность виброустановки приведена в таблице 2. Таблица 2

Наименование

Тип

Ко-

личе

ство

Вибростенд низкочастотный электродинамический, зав. № 1134

модель APS-500 (фирма "APS Dynamics, Inc", США)

1

Усилитель мощности, зав. № В125Е03А12К0052

модель APS-125 (фирма "APS Dynamics, Inc", США)

1

Вибропреобразователь, зав. № 2025

модель АР06 (фирма «Гло-бал-Тест», г. Саров)

1

Усилитель заряда дифференциальный, зав. № 2001

модель А005-Д.1.001 (фирма «Глобал-Тест», г. Саров)

1

Анализатор спектра, зав. № 829

Модель ZET 017 (фирма «ЗАО «ЭТМС», г. Москва)

1

Руководство по эксплуатации

APS-500 РЭ

1

Паспорт.

APS-500 ПС

1

Поверка

осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».

Основные средства поверки: эталон 1 разряда по МИ 2070-90

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установка вибрационная поверочная низкочастотная. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной низкочастотной

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц.

3.    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 09.07.2025
