| Номер в госреестре | 54734-15 |
| Наименование СИ | Радиометры-дозиметры |
| Обозначение типа СИ | РКС-01-СОЛО |
| Изготовитель | ТОО "СОЛО ЛТД", Казахстан, г.Алматы |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры-дозиметры «РКС-01-СОЛО» (далее по тексту - дозиметры) предназначены для измерений:
- мощности эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучений;
- эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучений;
- плотности потока альфа-частиц;
- плотности потока бета-частиц;
- потока альфа- и бета-частиц.
Принцип действия дозиметров основан на использовании методов радиометрии с помощью сцинтилляционных или газоразрядных детекторов. Выравнивание нелинейности энергетической зависимости чувствительности сцинтилляторов осуществляется с помощью аналого-цифрового преобразователя.
Дозиметры состоят из пульта управления и блоков детектирования (БД), в том числе встроенных, которыми комплектуются в зависимости от потребности заказчика. Предусмотрено совмещение двух и более БД в одном корпусе.
Управление всеми режимами работы дозиметров осуществляется микроконтроллерами типа ATmega 128, MSP430 и др.
Имеется память для записи трёх тысяч измерений, часы реального времени. Информация выводится на жидкокристаллический индикатор (ЖКИ), предусмотрена световая, звуковая сигнализация и возможность передачи данных в ПЭВМ. С помощью 4-х кнопочной клавиатуры осуществляется управление всеми режимами работы и внесение поправочных коэффициентов в память дозиметров во время настройки и поверки.
Питание дозиметров осуществляется от встроенной литий-ионной аккумуляторной батареи или от сетевого адаптера, входящего в комплект дозиметров.
Радиометры-дозиметры «РКС-01-СОЛО» выпускаются в модификациях, представленных в Таблице 1.
Таблица 1
| Модификация | Назначение |
| РКС-01-СОЛО с внешними БД | Измерение мощности эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучений |
| Измерение эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучений | |
| Измерение плотности потока альфа-частиц; | |
| Измерение плотности потока бета-частиц; | |
| Измерение потока альфа- и бета-частиц | |
| РКС-01-СОЛО со встроенными БД | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма-излучения | |
| Измерение плотности потока альфа-частиц | |
| Измерение плотности потока бета-частиц | |
| РКС-01Г-СОЛО с внешним БД | Измерение мощности эквивалентной дозы гамма-, непрерывного и импульсного рентгеновского излучений |
| Измерение эквивалентной дозы гамма-, непрерывного и импульсного рентгеновского излучений |
| Модификация | Назначение |
| РКС-01Г-СОЛО моноблок | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным БД | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным БД | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| РКС-01АБ-СОЛО | Измерение плотности потока альфа-частиц |
| Измерение плотности потока бета-частиц | |
| РКС-01ГН-СОЛО | Измерение мощности эквивалентной дозы гамма- и нейтронного излучений |
| Измерение эквивалентной дозы гамма- и нейтронного излучени1 | |
| РКС-01ГБ-СОЛО настольный | Измерение мощности эквивалентной дозы гамма-излучения |
| Измерение эквивалентной дозы гамма-излучения | |
| РКС-01АМ-СОЛО | Измерение плотности потока альфа-частиц |
| РКС-01 АС-СОЛО | Измерение плотности потока альфа-частиц |
| РКС-01В-СОЛО | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| Измерение плотности потока бета-частиц | |
| РКС-01ГИ-СОЛО | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| Измерение плотности потока альфа-частиц | |
| Измерение плотности потока бета-частиц | |
| РКС-01М-СОЛО | Измерение мощности эквивалентной дозы гамма- излучения |
| Измерение эквивалентной дозы гамма- излучения | |
| Измерение плотности потока альфа-частиц | |
| Измерение плотности потока бета-частиц | |
| РКС-01МФ-СОЛО | Измерение плотности потока альфа-частиц |
| Измерение плотности потока бета-частиц |

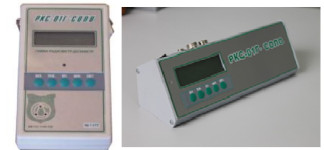

Внешний вид радиометров-дозиметров «РКС-01СОЛО» представлен на рисунке 1.
РКС-01-СОЛО РКС-01-СОЛО с внешними БД__со встроенными БД
РКС-01Г-СОЛО пороговый сигнализатор со встроенным БД/пороговый сигнализатор с выносным БД
РКС-01 Г-СОЛО моноблок
РКС-01ГБ-СОЛО
настольный
РКС-01 ГИ-СОЛО
Рисунок 1 - Внешний вид радиометров - дозиметров РКС-01-СОЛО (Место пломбирования от несанкционированного доступа и место нанесения знака поверки - на стыке крышки и основной части корпуса)
Программное обеспечение (ПО) дозиметров является встроенным и размещается в энергонезависимой памяти микропроцессора, запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению.
Конструкция дозиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО спектрометров
Идентификационные данные ПО дозиметров приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01-СОЛО с внешними БД | 273db9dd |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01-СОЛО со встроенными БД | 273db9dd |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01Г-СОЛО с внешним БД | 273db9dd |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b62858 |
| дозиметра РКС-01Г-СОЛО моноблок | 4273db9dd |
| Цифровой идентификатор ПО | 3cca1165a2200382761293c |
| дозиметра РКС-01Г-СОЛО (пороговый сигнализатор со встроенным БД) | eb4d50881 |
| Цифровой идентификатор ПО | 3cca1165a2200382761293c |
| дозиметра РКС-01Г-СОЛО (пороговый сигнализатор с выносным БД) | eb4d50881 |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01АБ-СОЛО | 273db9dd |
| Цифровой идентификатор ПО | 72f00b27d003596790b78e4 |
| дозиметра РКС-01ГН-СОЛО | 524f885b7 |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01ГБ-СОЛО настольный | 273db9dd |
| Цифровой идентификатор ПО | 482ab28b53753da55a3dac0 |
| дозиметра РКС-01АМ-СОЛО | 09466cb84 |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01 АС-СОЛО | 273db9dd |
| Цифровой идентификатор ПО | ee724acf4189e579de1aed81 |
| дозиметра РКС-01В-СОЛО | 09339b4b |
| Цифровой идентификатор ПО | 2afe3464c3cd639388ed3028 |
| дозиметра РКС-01 ГИ-СОЛО | 79b07dff |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01 М-СОЛО | 273db9dd |
| Цифровой идентификатор ПО | 5ac0f626576f9e038b628584 |
| дозиметра РКС-01МФ-СОЛО | 273db9dd |
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО радиометров-дозиметров РКС-01-СОЛО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Таблица 3_
| Модификация дозиметра | Наименование характеристики | Значение |
| РКС-01-СОЛО с внешними | Блок детектирования альфа-излучения | |
| блоками детекти рования | Тип блока детектирования | сцинтилляционный |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 1105 | |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Уровень собственного фона, с- , не более | 0,05 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 90 250 60 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Блок детектирования бета-излучения | ||
| Тип блока детектирования | сцинтилляционный | |
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 90 250 60 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Блок детектирования гамма - излучения | ||
| Тип блока детектирования | сцинтилляционный | |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - мощности эквивалентной дозы (широкодиапазонный детектор), мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,01 до 1 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 40 290 100 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Блок детектирования непрерывного и импульсного рентгеновского излучений | ||
| Тип блока детектирования | сцинтилляционный | |
| Диапазон энергий регистрируемого непрерывного и импульсного рентгеновского излучений, МэВ | от 0,014 до 1,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,05 до 1 • 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 40 290 100 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Блок детектирования нейтронного излучения | ||
| Диапазон энергий регистрируемого нейтронного излучения, эВ | от 0,025 до 107 | |
| Диапазон измерений: - мощности эквивалентной дозы нейтронов, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,1 до 1-105 от 0,1 до 1-108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 40 260 | |
| Габаритные размеры замедлителя: - диаметр, мм, не более; - длина, мм, не более | 80 160 | |
| Масса: - блока детектирования, кг, не более; - замедлителя, кг, не более | 0,5 1,0 | |
| Г абаритные размеры пульта управления, мм | 200x100x120 | |
| Масса пульта управления, кг, не более | 1,0 | |
| РКС-01-СОЛО со | Блок детектирования альфа-излучения | |
| встроенными блоками детекти рования | Тип блока детектирования | сцинтилляционный или газоразрядный |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 1105 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Блок детектирования бета-излучения | ||
| Тип блока детектирования | сцинтилляционный или газоразрядный | |
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Блок детектирования гамма - излучения | ||
| Тип блока детектирования | сцинтилляционный или газоразрядный | |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - мощности эквивалентной дозы (широкодиапазонный детектор), мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,01 до 1 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры пульта управления, мм | 160х80х60 | |
| Масса пульта управления, кг, не более | 0,7 | |
| РКС-01Г- СОЛО | Блок детектирования гамма - излучения | |
| с внешним блоком детектирования | Тип блока детектирования | сцинтилляционный |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - мощности эквивалентной дозы (широкодиапазонный детектор), мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,01 до 1 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 40 290 100 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Масса блока детектирования, кг, не более | 0,5 | |
| Блок детектирования непрерывного и импульсного рентгеновского излучений | ||
| Тип блока детектирования | сцинтиллятор | |
| Диапазон регистрируемых энергий, МэВ | от 0,014 до 1,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,05 до 1 • 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±20 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более; - длина с полупроводниковым ФЭУ, мм, не более | 40 290 100 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Г абаритные размеры пульта управления, мм | 200х100х120 | |
| Масса пульта управления, кг, не более | 1,0 | |
| РКС-01Г- СОЛО | Блок детектирования гамма - излучения, встроенный в пульт управления | |
| моноблок | Тип блока детектирования | сцинтилляционный или газоразрядный |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры дозиметра, мм, не более | 160х100х35 | |
| Масса дозиметра, кг, не более | 0,4 | |
| РКС-01Г- СОЛО | Блок детектирования гамма - излучения | |
| пороговый сигнализатор со встроенным блоком детектирования | Тип блока детектирования | сцинтилляционный или газоразрядный |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры дозиметра, мм, не более | 390х100х90 | |
| Масса дозиметра, кг, не более | 2,0 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| РКС-01Г- СОЛО | Блок детектирования гамма - излучения | |
| пороговый сигнализатор с выносным блоком детектирования | Тип блока детектирования | сцинтилляционный или газоразрядный |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 60 155 | |
| Масса блока детектирования, кг, не более | 0,4 | |
| Г абаритные размеры пульта управления, мм | 155x50x50 | |
| Масса пульта управления, кг, не более | 0,5 | |
| РКС-01 ГД-СОЛО | Блок детектирования гамма - излучения | |
| выносной широкодиапазонный детектор для информационн ых табло, систем мониторинга и др. | Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 1 107 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 60 160 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| РКС-01 АБ-СОЛО | Блок детектирования альфа-излучения | |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Диапазон энергий регистрируемого альфа-излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 80 240 | |
| Площадь рабочего окна, см2 | 40 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Блок детектирования бета-излучения | ||
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета-излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более | 80 240 | |
| Площадь рабочего окна, см2 | 40 | |
| Масса блока детектирования, кг, не более | 0,5 | |
| Г абаритные размеры пульта управления, мм | 405х110х113 | |
| Масса пульта управления, кг, не более | 2,0 | |
| РКС-01 ГН-СОЛО | Блок детектирования гамма - излучения, встроенный в пульт управления | |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Блок детектирования нейтронного излучения, встроенный в пульт управления | ||
| Диапазон энергий регистрируемого нейтронного излучения, эВ | от 0,025 до 107 | |
| Диапазон измерений: - мощности эквивалентной дозы нейтронов, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,1 до 1-105 от 0,1 до 1-108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±20 | |
| Г абаритные размеры пульта управления, мм | 230х115х50 | |
| Масса пульта управления, кг, не более | 0,4 | |
| РКС-01ГБ- СОЛО | Блок детектирования гамма - излучения | |
| настольный | Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Г абаритные размеры блока детектирования: | ||
| - диаметр, мм, не более; | 40 | |
| - длина, мм, не более | 290 | |
| Масса блока детектирования, кг, не более | 0,8 | |
| Г абаритные размеры пульта управления, мм | 110х85х80 | |
| Масса пульта управления, кг, не более | 0,4 | |
| РКС-01 АМ-СОЛО | Блок детектирования альфа-излучения, встроенный в пульт управления | |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Площадь сцинтилляционного детектора, см2 | 20 | |
| Г абаритные размеры дозиметра, мм, не более | 230х115х100 | |
| Масса дозиметра, кг, не более | 1,0 | |
| РКС-01 АС-СОЛО | Два блока детектирования альфа-излучения, стационарно размещенные на пульте управления | |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Площадь сцинтилляционного детектора, см2 | 300 | |
| Г абаритные размеры дозиметра, мм, не более | 750х230х240 | |
| Масса дозиметра, кг, не более | 5,0 | |
| РКС-01В- СОЛО | Блок детектирования гамма - излучения, встроенный в пульт управления | |
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Блок детектирования бета-излучения внешний | ||
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 41 145 | |
| Масса блока детектирования, кг, не более | 0,2 | |
| Блок детектирования гамма - излучения внешний | ||
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более | 41 145 | |
| Масса блока детектирования, кг, не более | 0,2 | |
| Блок детектирования гамма - излучения выносной | ||
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 20 103 | |
| Масса блока детектирования, кг, не более | 0,1 | |
| Г абаритные размеры пульта управления, мм | 160х80х130 | |
| Масса пульта управления, кг, не более | 2,0 | |
| РКС-01 ГИ- | Блок детектирования бета-излучения встроенный | |
| СОЛО | Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 1105 |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Блок детектирования гамма - излучения встроенный | ||
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч - эквивалентной дозы, мкЗв | от 0,01 до 1 107 от 1,0 до 1108 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Блок детектирования альфа-излучения внешний | ||
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 80 80 | |
| Масса блока детектирования, кг, не более | 0,3 | |
| Блок детектирования бета-излучения внешний | ||
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бете -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерения плотности потока бета-частиц, % | ±20 | |
| Габаритные размеры блока детектирования: - диаметр, мм, не более; - длина со стеклянным ФЭУ, мм, не более | 80 80 | |
| Масса блока детектирования, кг, не более | 0,3 | |
| Блок детектирования гамма - излучения внешний | ||
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 3 102 от 0,1 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры блока детектирования: - диаметр, мм, не более; - длина, мм, не более | 25 100 | |
| Масса блока детектирования, кг, не более | 0,1 | |
| Г абаритные размеры пульта управления, мм | 95х45х25 | |
| Масса пульта управления, кг, не более | 0,09 | |
| РКС-01М- СОЛО | Блок детектирования альфа-излучения встроенный | |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±20 | |
| Блок детектирования бета-излучения встроенный | ||
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,06 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Блок детектирования гамма - излучения встроенный | ||
| Диапазон энергий регистрируемого гамма -излучения, МэВ | от 0,02 до 10,0 | |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,01 до 1 107 от 1,0 до 1108 | |
| Пределы допускаемой основной относительной погрешности измерений мощности эквивалентной дозы, % | ±15 | |
| Г абаритные размеры пульта управления, мм | 120х70х35 | |
| Масса пульта управления, кг, не более | 0,4 | |
| РКС-01МФ- СОЛО | Блок детектирования альфа-излучения | |
| Диапазон измерений плотности потока альфа-частиц, част/минсм2 | от 0,1 до 5105 | |
| Диапазон энергий регистрируемого альфа -излучения, МэВ | от 1,0 до 8,0 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц, % | ±15 | |
| Уровень собственного фона, с- , не более | 0,001 | |
| Г абаритные размеры блока детектирования, мм, не более | 100х100х100 | |
| Масса блока детектирования, кг, не более | 10 | |
| Блок детектирования бета-излучения | ||
| Диапазон измерений плотности потока бета-частиц, част/минсм2 | от 1,0 до 5 105 | |
| Диапазон энергий регистрируемого бета -излучения, МэВ | от 0,05 до 3,5 | |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % | ±20 | |
| Уровень собственного фона, с- , не более | 0,03 | |
| Модификация дозиметра | Наименование характеристики | Значение |
| Г абаритные размеры блока детектирования, мм, не более | 100х100х100 | |
| Масса блока детектирования, кг, не более | 10 | |
| Г абаритные размеры пульта управления, мм | 160х80х130 | |
| Масса пульта управления, кг, не более | 2,0 | |
| Общие для всех модификаций характеристики дозиметров | ||
| Рабочий диапазон температур окружающего воздуха (кроме модификаций дозиметров РКС-01ГИ-СОЛО и РКС-01М-СОЛО), °С | от минус 40 до 50 | |
| Рабочий диапазон температур окружающего воздуха для модификаций дозиметров РКС-01ГИ-СОЛО и РКС-01М-СОЛО, °С | от минус 30 до 50 | |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры на каждые 10 °С, % | ±3 | |
| Питание дозиметров: - от встроенной литий - ионной аккумуляторной батареи напряжением, В; - от встроенной литий - ионной аккумуляторной батареи напряжением (модификаций дозиметров РКС-01 ГИ-СОЛО и РКС-01 М-СОЛО), В; - от сетевого адаптера с выходным напряжением, В | 7,2 3,7 12 | |
| Время установления рабочего режима, мин, не более | 1 | |
| Время непрерывной работы от заряженного аккумулятора, ч, не менее | 24 | |
| Средний срок службы, лет, не менее | 6 | |
наносится на корпус пульта дозиметра типографским способом и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки радиометров - дозиметров приведен в Таблице 4.
Таблица 4
| Наименование | Модификация радиометра - дозиметра | Количество, шт. |
| Пульт управления дозиметра (в том числе и со встроенным блоком детектирования) | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01Г-СОЛО моноблок | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 | |
| РКС-01 АБ-СОЛО | 1 |
| Наименование | Модификация радиометра - дозиметра | Количество, шт. |
| РКС-01 ГН-СОЛО | 1 | |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01 АМ-СОЛО | 1 | |
| РКС-01 АС-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01М-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Блок детектирования альфа - излучения внешний | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01 АБ-СОЛО | 1 | |
| РКС-01 АС-СОЛО | 1 | |
| РКС-01ГИ-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Блок детектирования бета - излучения внешний | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01 АБ-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Блок детектирования гамма - излучения внешний | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| Блок детектирования гамма - излучения выносной | РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| Блок детектирования непрерывного и импульсного рентгеновского излучения | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| Блок детектирования нейтронного излучения с замедлителем внешний | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| Защитная пленка для альфа-, бета-детекторов | РКС-01-СОЛО | 2 |
| РКС-01 АБ-СОЛО | 2 | |
| Удлинительный кабель | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01В-СОЛО | 1 | |
| Удлинительная штанга | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| Наименование | Модификация радиометра - дозиметра | Количество, шт. |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01В-СОЛО | 1 | |
| Сетевой адаптер | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01Г-СОЛО моноблок | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 | |
| РКС-01 АБ-СОЛО | 1 | |
| РКС-01 ГН-СОЛО | 1 | |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01 АМ-СОЛО | 1 | |
| РКС-01 АС-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01М-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Компакт-диск с коммуникационной программой | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01Г-СОЛО моноблок | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 | |
| РКС-01 АБ-СОЛО | 1 | |
| РКС-01 ГН-СОЛО | 1 | |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01 АМ-СОЛО | 1 | |
| РКС-01 АС-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 |
| Наименование | Модификация радиометра - дозиметра | Количество, шт. |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01М-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Кабель соединения с ПЭВМ (в том числе и с USB конвертером) | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01Г-СОЛО моноблок | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 | |
| РКС-01 АБ-СОЛО | 1 | |
| РКС-01 ГН-СОЛО | 1 | |
| РКС-01ГБ-СОЛО | 1 | |
| РКС-01 АМ-СОЛО | 1 | |
| РКС-01 АС-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01М-СОЛО | 1 | |
| РКС-01МФ-СОЛО | 1 | |
| Ремень (ремешок) пульта управления | РКС-01-СОЛО с внешними блоками детектирования | 1 |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 | |
| РКС-01Г-СОЛО моноблок | 1 | |
| РКС-01 ГН-СОЛО | 1 | |
| РКС-01В-СОЛО | 1 | |
| РКС-01 ГИ-СОЛО | 1 | |
| РКС-01М-СОЛО | 1 | |
| Эксплуатационная документация (руководство по эксплуатации, паспорт, техническое описание, инструкция по эксплуатации) | РКС-01-СОЛО с внешними блоками детектирования | 1 экз. |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 экз. | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 экз. | |
| РКС-01Г-СОЛО моноблок | 1 экз. | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 экз. |
| Наименование | Модификация радиометра - дозиметра | Количество, шт. |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 экз. | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 экз. | |
| РКС-01 АБ-СОЛО | 1 экз. | |
| РКС-01 ГН-СОЛО | 1 экз. | |
| РКС-01ГБ-СОЛО | 1 экз. | |
| РКС-01 АМ-СОЛО | 1 экз. | |
| РКС-01 АС-СОЛО | 1 экз. | |
| РКС-01В-СОЛО | 1 экз. | |
| РКС-01 ГИ-СОЛО | 1 экз. | |
| РКС-01М-СОЛО | 1 экз. | |
| РКС-01МФ-СОЛО | 1 экз. | |
| Методика поверки | РКС-01-СОЛО с внешними блоками детектирования | 1 экз. |
| РКС-01-СОЛО со встроенными блоками детектирования | 1 экз. | |
| РКС-01Г-СОЛО с внешним блоком детектирования | 1 экз. | |
| РКС-01Г-СОЛО моноблок | 1 экз. | |
| РКС-01Г-СОЛО пороговый сигнализатор со встроенным блоком детектирования | 1 экз. | |
| РКС-01Г-СОЛО пороговый сигнализатор с выносным блоком детектирования | 1 экз. | |
| РКС-01-СОЛО выносной широкодиапазонный детектор | 1 экз. | |
| РКС-01 АБ-СОЛО | 1 экз. | |
| РКС-01 ГН-СОЛО | 1 экз. | |
| РКС-01ГБ-СОЛО | 1 экз. | |
| РКС-01 АМ-СОЛО | 1 экз. | |
| РКС-01 АС-СОЛО | 1 экз. | |
| РКС-01В-СОЛО | 1 экз. | |
| РКС-01 ГИ-СОЛО | 1 экз. | |
| РКС-01М-СОЛО | 1 экз. | |
| РКС-01МФ-СОЛО | 1 экз. |
осуществляется по документу МП 54734-13 «Радиометр-дозиметр «РКС-01-СОЛО». Методика поверки», утвержденному РГП «КазИнМетр», Республика Казахстан, 13.05.2004 г.
Основные средства поверки:
- источники альфа-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионук-
239 7
лидом Pu, активностью от 2 до 2-10 Бк, аттестованные по активности и потоку частиц с погрешностью не более ±6%;
- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионукли-
90 о I 90, г лг,2 1Л6Г
дом Sr+ Y, активностью от 10 до 10 Бк, аттестованные по активности и потоку
частиц с погрешностью не более ±6%;
- источники гамма-излучения эталонные 1-го разряда по ГОСТ 8.033-96 с радионук-
137 3 12
лидом Cs, активностью от 610 до 210 Бк, аттестованные по активности с погрешностью не более ±3%;
- рабочий эталон второго разряда по ГОСТ 8.087-2000 - установка поверочная дозиметрическая гамма - излучения с радионуклидным источником Cs-137, диапазон измерения мощности эквивалентной дозы от 0,07 мкЗв/ч до 1,0 Зв/ч, погрешность аттестации установки не более ±5 %;
- источник нейтронного излучения эталонный 2-го разряда по ГОСТ 8.031-82, с по-
7 -1
током нейтронов не менее 10 с , аттестованный по потоку нейтронов с погрешностью не более ±7%;
Методики измерений изложены в документе «Радиометр-дозиметр «РКС-01-СОЛО». Руководство по эксплуатации. Паспорт. Техническое описание, Инструкция по эксплуатации».
Нормативные и технические документы, устанавливающие требования к радиометрам -дозиметрам «РКС-01-СОЛО»
1. Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
3. СТ РК 2225-2012 «Радиометры-дозиметры. Технические условия».
| Зарегистрировано поверок | 38 |
| Поверителей | 6 |
| Актуальность данных | 25.10.2025 |
